Dòng DCF-F2 — Đầy đủ dải model
Bảo vệ phòng nổ theo cấp "Ex db" đã được chứng nhận cùng cấp bảo vệ IP67 — được chế tạo để chịu được vụ nổ bên trong mà không lan truyền ra môi trường xung quanh, phục vụ thu hồi bụi tại khu vực nguy hiểm Zone 1/2 trong dải −40°C đến +60°C.
Toàn bộ dải model
Nhiệt độ môi trường −40°C đến +60°C · Ex db IIC T6 Gb · IP67 · Bu lông A2-70
| Kiểu | Mã sản phẩm | Cỡ (inch) | Cỡ DN | Cấp phòng nổ |
|---|---|---|---|---|
| Góc vuông | DCF-F2-2L-B | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Góc vuông | DCF-F2-Z-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| Ren ngoài | DCF-F2-ZM-20 | 3/4″ | DN20 | Ex db IIC T6 Gb |
| Ren ngoài | DCF-F2-ZM-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Ren ngoài | DCF-F2-ZM-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-25 | 1″ | DN25 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-40S | 1.5″ | DN40 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-50S | 2″ | DN50 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-62S | 2.5″ | DN65 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-102S.B | 3.5″ | DN90 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-Y-102S | 4″ | DN100 | Ex db IIC T6 Gb |
| Kiểu ngâm | DCF-F2-YQ-76S | 3″ | DN80 | Ex db IIC T6 Gb |
| Kiểu ngâm | DMY-F-II-80 | 3″ | DN80 | Ex db IIC T6 Gb |
| Thẳng | DCF-F2-T-25SG | G1″ | DN25 | Ex db IIC T6 Gb |
| Thẳng | DCF-F2-T-40SG | G1½″ | DN40 | Ex db IIC T6 Gb |
| Thẳng | DCF-F2-T-50SG | G2″ | DN50 | Ex db IIC T6 Gb |
Tiêu chuẩn sản phẩm
Chứng nhận
Chứng nhận sản phẩm
DCF-F2 series · DCF-F2 series (Z/Y/T/ZM/2L-B variants, 20-115S sizes) · DMY-F2-II-80
| Số chứng chỉ | 2024322307006147 |
|---|---|
| Cấp bởi | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (SITIIAS) |
| Ngày cấp | 2024-08-20 |
| Hiệu lực đến | 2029-08-19 |
| Tiêu chuẩn | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021 |
Chứng nhận sản phẩm
DCF-F2 Series (2L-B / Z / Y / YA / YQ / ZM / T variants) · DMY-F2-II-80
| Số chứng chỉ | GYB25.1975X |
|---|---|
| Cấp bởi | Shanghai Inspection and Testing Institute of Instruments and Automation Systems Co., Ltd. (NEPSI - National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) |
| Ngày cấp | 2025-06-12 |
| Hiệu lực đến | 2030-06-11 |
| Tiêu chuẩn | GB/T 3836.1-2021, GB/T 3836.2-2021, GB/T 3836.31-2021, JB/T 5916-2013 |

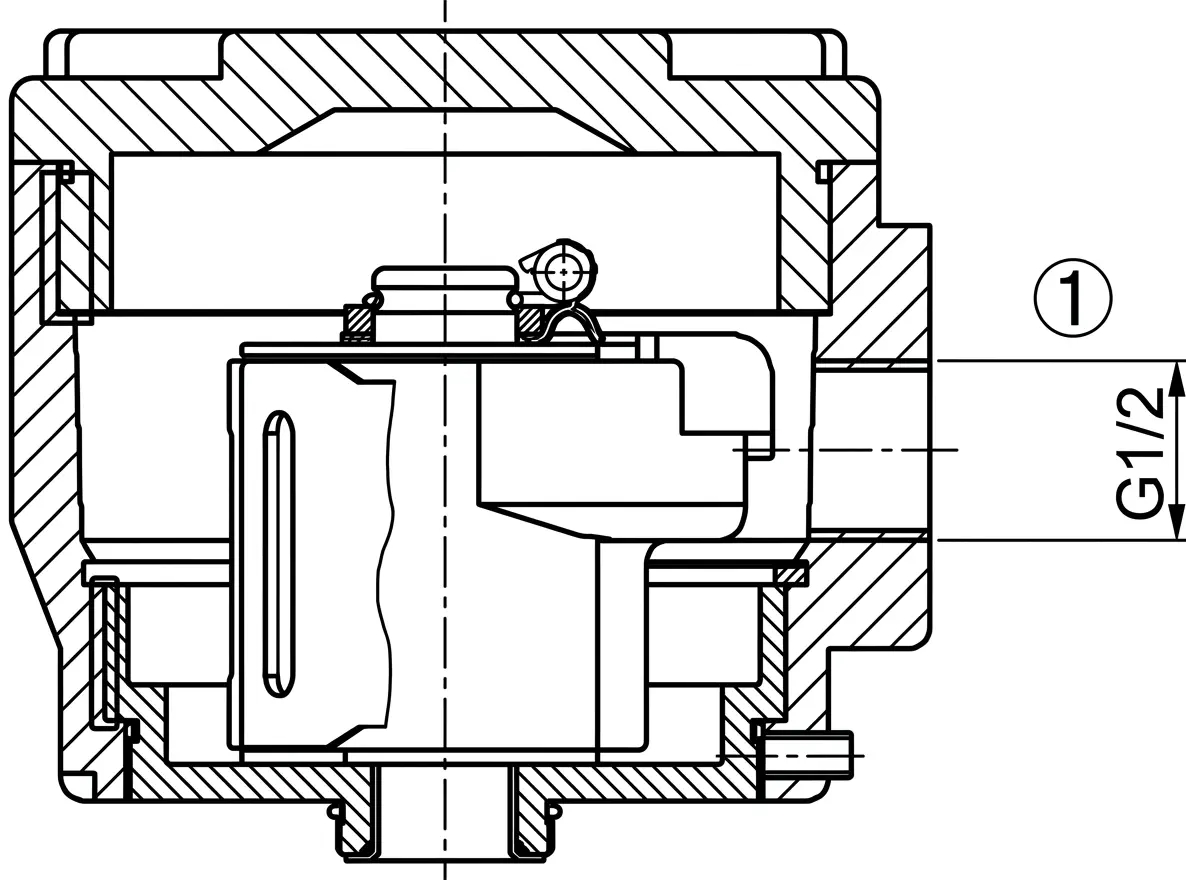

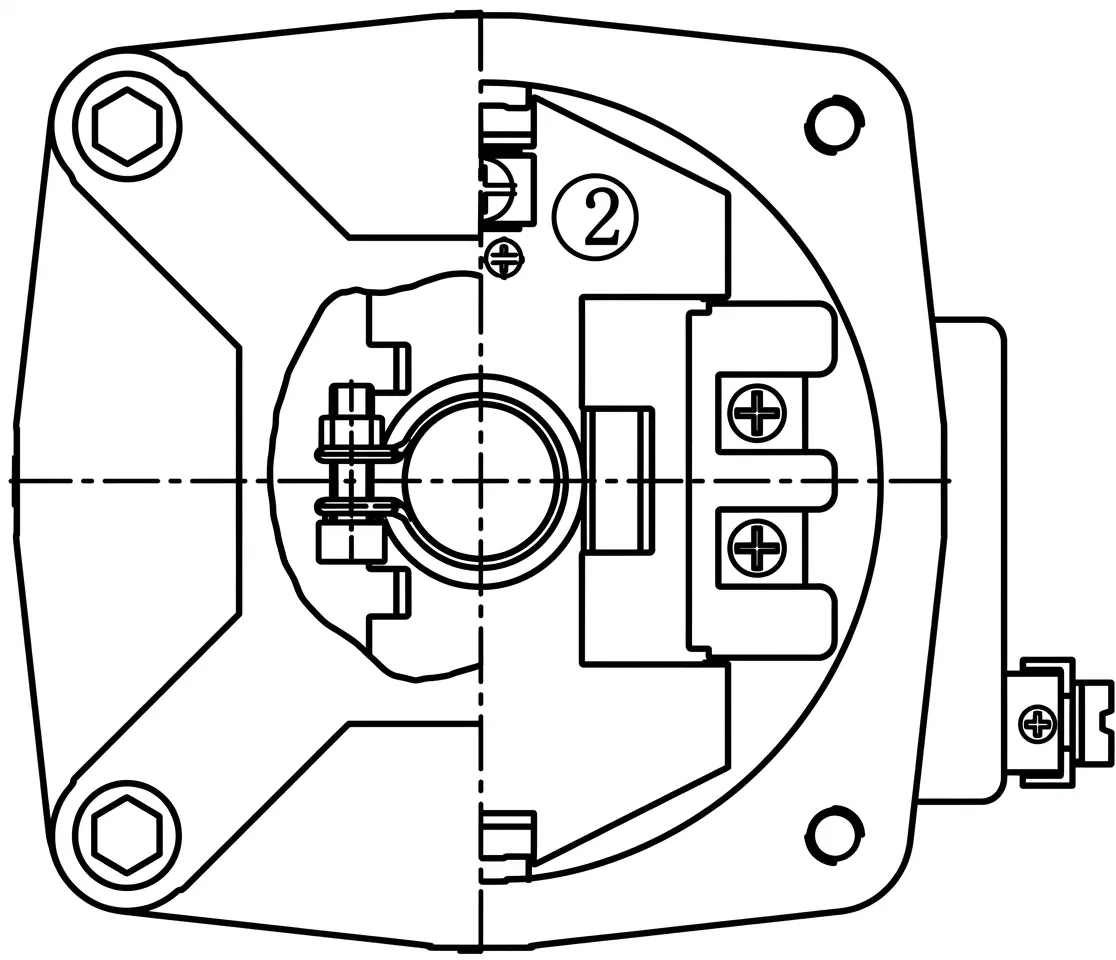

Bản vẽ kỹ thuật
🔒 Kích thước cung cấp khi liên hệDMY-F2-II-80
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Seal bore | Ø85.5 mm |
| Inner step | 88 mm |
+14 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-102S.B(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 254 mm |
| Flange thickness | 🔒 |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-102S.B(standard O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 27 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 43 mm |
| Inner bore | Ø103 mm |
+15 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-102S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 255 mm |
| Flange thickness | 27 mm |
| Lip | 6.5 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+18 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-25
| Overall height | 🔒 |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
| Lip | 13 mm |
| Outlet bore | Ø35 mm |
+7 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-40S
| Overall height | 223 mm |
|---|---|
| Mounting spacing | 130 mm |
| Seat height 1 | 41 mm |
| Seat height 2 | 🔒 |
| Lip | 🔒 |
| Outlet bore | 🔒 |
+8 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-50S
| Mounting spacing | 185 mm |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 25 mm |
| Lip | 7 mm |
| Seat height 1 | 🔒 |
| Seat height 2 | 🔒 |
+16 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-62S
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 240 mm |
| Flange thickness | 🔒 |
| Lip | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 44 mm |
+17 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-76S(special O-ring)
| Mounting spacing | 🔒 |
|---|---|
| Overall height | 🔒 |
| Flange thickness | 🔒 |
| Seat height 1 | 35 mm |
| Seat height 2 | 43 mm |
| Inner bore | Ø89.5 mm |
+16 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Y-76S(standard O-ring)
| Overall height | 254 mm |
|---|---|
| Inlet flange height | 🔒 |
| Neck height | 35 mm |
| Flange thickness | 43 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
+16 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-YA-76S
| Neck diameter | 🔒 |
|---|---|
| Mid diameter | Ø187.5 mm |
| Flange diameter | Ø220 mm |
| Bolt circle diameter | Ø220 mm |
| Base height | 🔒 |
| Mounting spacing | 🔒 |
+8 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-YQ-76S(standard O-ring)
| Overall height | 🔒 |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 🔒 |
| Neck diameter | 🔒 |
| Body diameter | Ø158 mm |
| Flange diameter | Ø182 mm |
+12 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-YQ-76S(special O-ring)
| Overall height | 240 mm |
|---|---|
| Inlet height | 41 mm |
| Flange thickness | 56 mm |
| Neck diameter | 🔒 |
| Body diameter | 🔒 |
| Flange diameter | 🔒 |
+12 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-20
| Overall height | 🔒 |
|---|---|
| Diaphragm cover diameter | Ø80 mm |
| Inlet height | 20 mm |
| Inlet face height | 22 mm |
| Outlet height | 🔒 |
| Base width | 🔒 |
+2 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-25
| Overall height | 171 mm |
|---|---|
| Inlet height | 24 mm |
| Inlet face height | 🔒 |
| Outlet height | 27 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-40S
| Overall height | 230 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 131 mm |
| Bolt spacing | 75 mm |
+2 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-50S
| Overall height | 241 mm |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 🔒 |
| Outlet height | 🔒 |
| Base length | 180 mm |
| Bolt spacing | 100 mm |
+2 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-62S
| Overall height | 🔒 |
|---|---|
| Inlet height | 49 mm |
| Inlet face height | 37 mm |
| Outlet height | 37 mm |
| Base length | 🔒 |
| Bolt spacing | 🔒 |
+2 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-76S
| Overall height | 🔒 |
|---|---|
| Inlet height | 🔒 |
| Inlet face height | 38 mm |
| Outlet height | 🔒 |
| Base length | 220 mm |
| Bolt spacing | 120 mm |
+2 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-ZM-20
| Overall height | 198 mm |
|---|---|
| Inlet pipe outer diameter | Ø27 mm |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | Ø20 mm |
| Inlet pipe chamfer | 🔒 |
| Outlet pipe outer diameter | 🔒 |
+9 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-ZM-25
| Overall height | 233 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø34 mm |
+9 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-ZM-40S
| Overall height | 284 mm |
|---|---|
| Inlet pipe outer diameter | 🔒 |
| Inlet pipe seat | 🔒 |
| Inlet pipe bore | 🔒 |
| Inlet pipe chamfer | 3×30° |
| Outlet pipe outer diameter | Ø48 mm |
+9 kích thước khác
🔒 Kích thước cung cấp khi liên hệDCF-F2-Z-20-C(304)
| Overall height | 160 mm |
|---|---|
| Diaphragm cover diameter | Ø78 mm |
| Inlet height | 🔒 |
| Inlet offset | 20 mm |
| Base length | 🔒 |
| Base width | 🔒 |
+1 kích thước khác
Kho kiến thức
DCF-F2 là dòng van phòng nổ (Ex db). Chữ cái sau F2 cho biết kiểu kết cấu — Z góc vuông, ZM ren ngoài, Y kiểu ngâm, T thẳng — con số là mã cỡ, và có thể thêm hậu tố vật liệu -C (thép không gỉ 304), -D (thép không gỉ 316) hoặc -E (hợp kim hạn chế đồng/kẽm) vào bất kỳ model nào. Danh sách model và kích cỡ đầy đủ có trong bảng SKU trên trang này.
Van xung khí phòng nổ (Ex d) được cung cấp từ DN25 trở lên; van phòng nổ DN20 và DN25 chỉ có ở Xiechang. Đầu nối cáp phòng nổ chuyên dụng dùng ren G1/2".
