Dòng ngâm Watson® WPS-CA

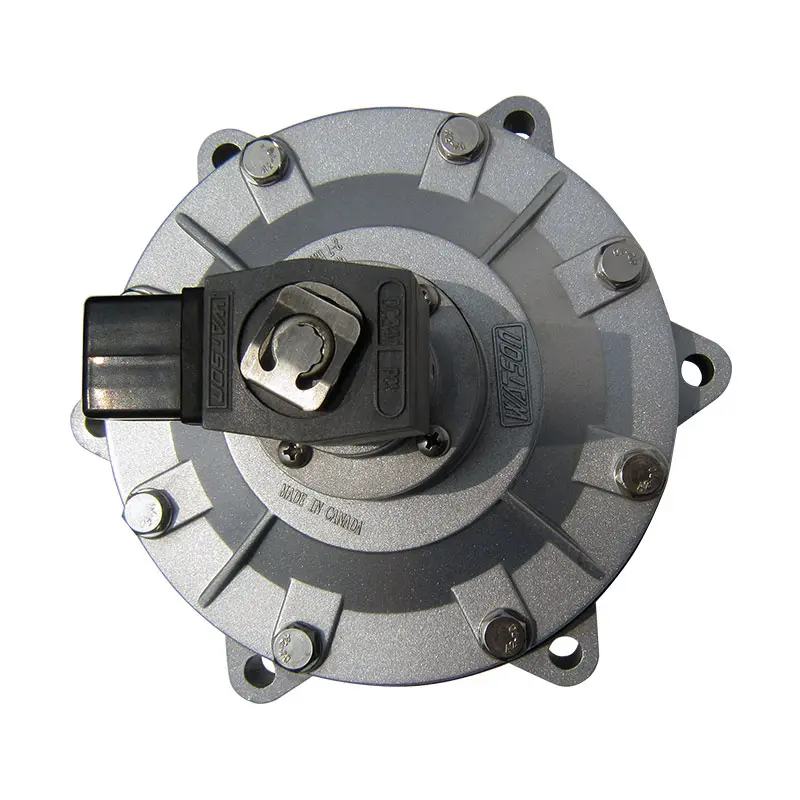

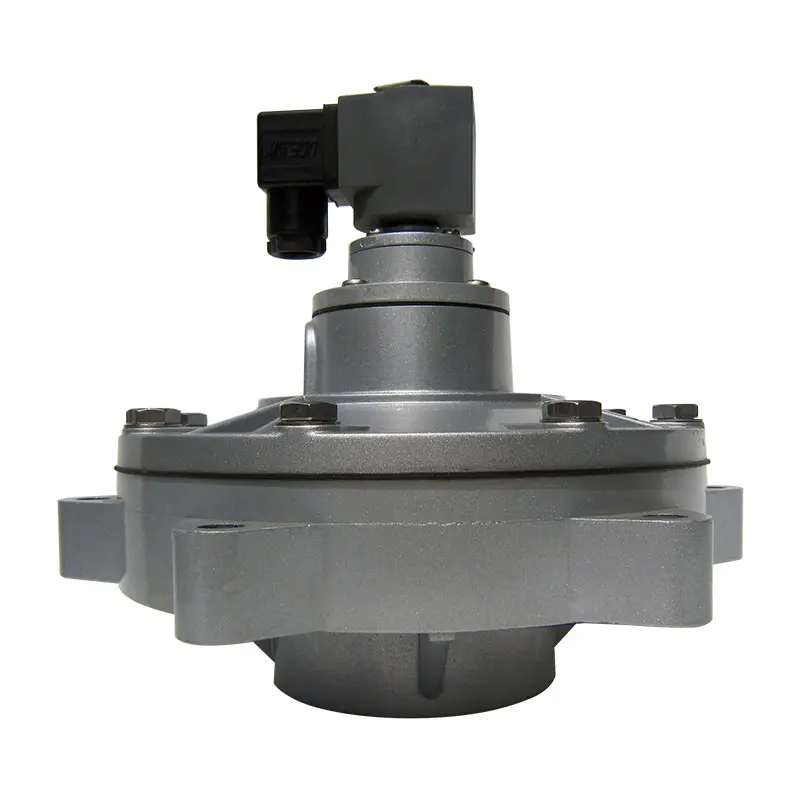

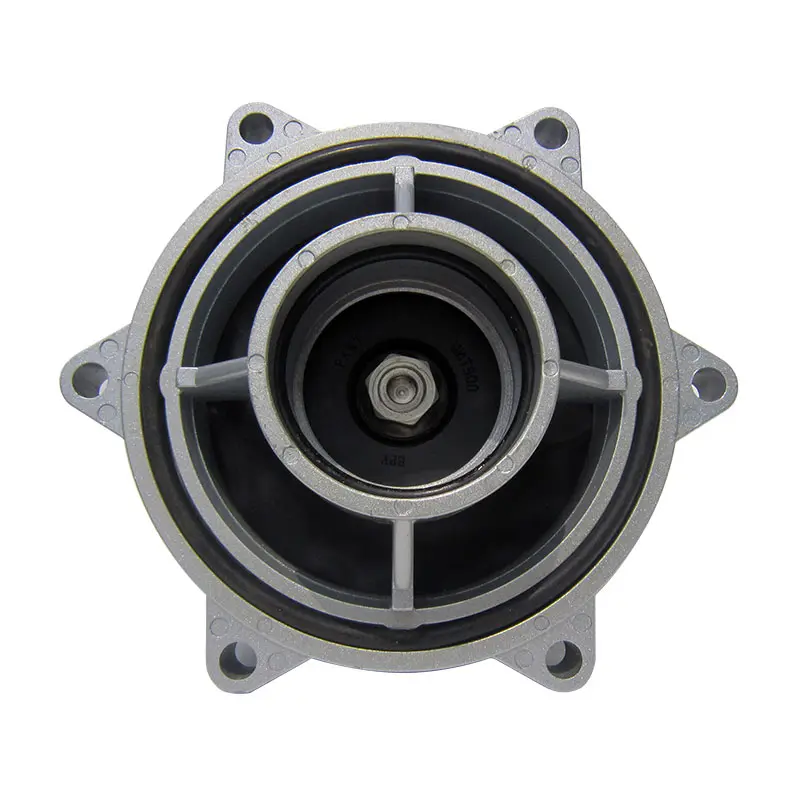

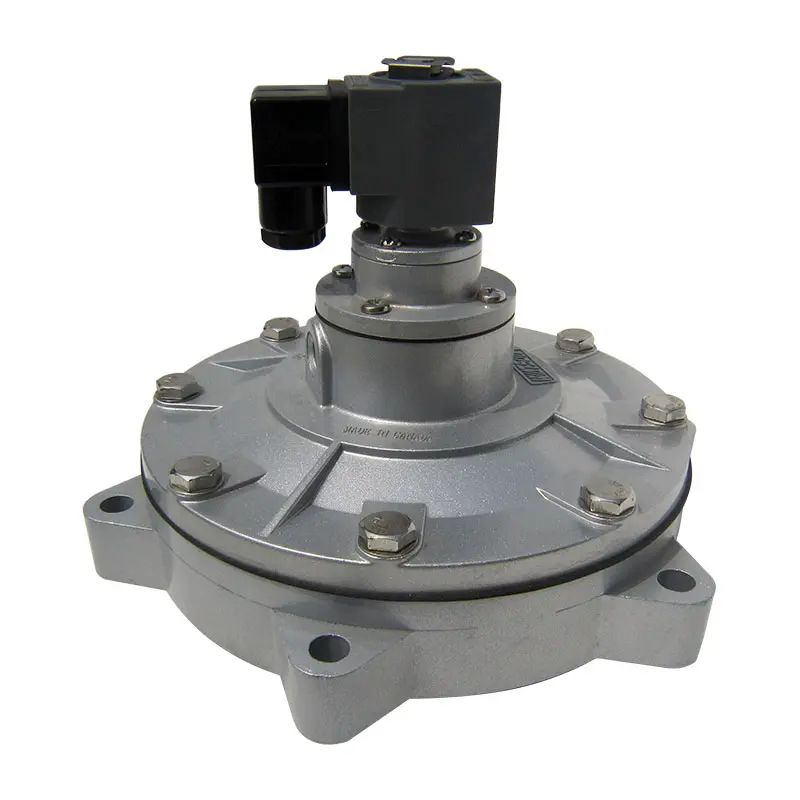

Van xung khí kiểu ngâm

Van xung khí kiểu ngâm Watson® được lắp chìm trong bầu khí nén nhằm giảm tổn thất áp suất và tạo xung giũ bụi mạnh trực tiếp vào túi lọc bụi. Dải sản phẩm WPS-CA kiểu ngâm gồm các model từ DN25 đến DN115, đạt chứng nhận CE, CCC, RoHS và cấp bảo vệ IP65.

Xem dải model kiểu ngâmYêu cầu báo giá
Nhà cung cấp van xung khí kiểu ngâm Watson®

Thông số vận hành chung

Điều kiện vận hành cho toàn dải WPS-CA.

Áp suất làm việc0.2-0.6 MPa (2-6 bar)
Môi chấtKhí nén sạch, khô
Điện áp làm việcDC24V, AC220V/50Hz to AC240V/60Hz
Cấp bảo vệIP65 chống nước và chống bụi
Môi trườngNhiệt độ −40°C đến 120°C; độ ẩm ≤ 85%

Toàn bộ dải model

Các model van xung khí kiểu ngâm Watson® WPS-CA.

Áp suất làm việc 0.2-0.6 MPa · khí nén sạch, khô · DC24V hoặc AC220V/50Hz-AC240V/60Hz · IP65 · chứng nhận CE / CCC / RoHS

KiểuMã sản phẩmCỡ (inch)Cỡ DNCấp phòng nổ
Kiểu ngâmWPS-CA/EG251″DN25Màng van đơn
Kiểu ngâmWPS-CA/EG401½″DN40Màng van đơn
Kiểu ngâmWPS-CA/EP502″DN50Màng van kép
Kiểu ngâmWPS-CA/EP622½″DN65Màng van kép
Kiểu ngâmWPS-CA/EP763″DN80Màng van kép
Kiểu ngâmWPS-CA/EP102.B3.5″DN90Màng van kép
Kiểu ngâmWPS-CA/EP1024″DN100Màng van kép
Kiểu ngâmWPS-CA/EP1154½″DN115Màng van kép

Tiêu chuẩn sản phẩm

Ưu điểm của van xung khí kiểu ngâm Watson®.

Chứng nhậnCE, CCC, RoHS
Cấp bảo vệIP65
Kết cấu lắp chìmKết cấu lắp chìm đặt thân van bên trong bầu khí nén, giúp giảm sụt áp và tăng cường độ xung giũ bụi.
Màng vanMàng van cao cấp Watson® mang lại tuổi thọ dài trong các hệ thống lọc bụi túi vải công nghiệp làm việc với tải cao.
Ứng dụngPhù hợp cho các dự án bảo trì, thay thế và nâng cấp cần van xung khí kiểu ngâm Watson® đáng tin cậy.

Chứng nhận

Dòng sản phẩm này được chứng nhận bởi bên thứ ba.

Xem tất cả chứng chỉ →
Chứng chỉ phù hợp phòng nổ (NEPSI) — Van xung khí phòng nổ dòng WPS-F🔍 Nhấn để phóng to

Chứng nhận sản phẩm

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Chứng chỉ phù hợp phòng nổ (NEPSI) — Van xung khí phòng nổ dòng WPS-F

Số chứng chỉGYB25.2393X
Cấp bởiShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Ngày cấp2025-07-30
Hiệu lực đến2030-07-29
Tiêu chuẩnGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Cần bản gốc PDF?
Chứng chỉ UL — Recognized Component, cụm cuộn dây cho van vận hành bằng điện🔍 Nhấn để phóng to

Chứng nhận sản phẩm

WPS-TZ-XQ (suffix A, B, C, D or E)

Chứng chỉ UL — Recognized Component, cụm cuộn dây cho van vận hành bằng điện

Số chứng chỉ20150423-MH49402 (Report Reference MH49402-20130423)
Cấp bởiUL LLC
Ngày cấp2015-04-23
Tiêu chuẩnUL 429, CAN/CSA C22.2 No. 139-10
Cần bản gốc PDF?

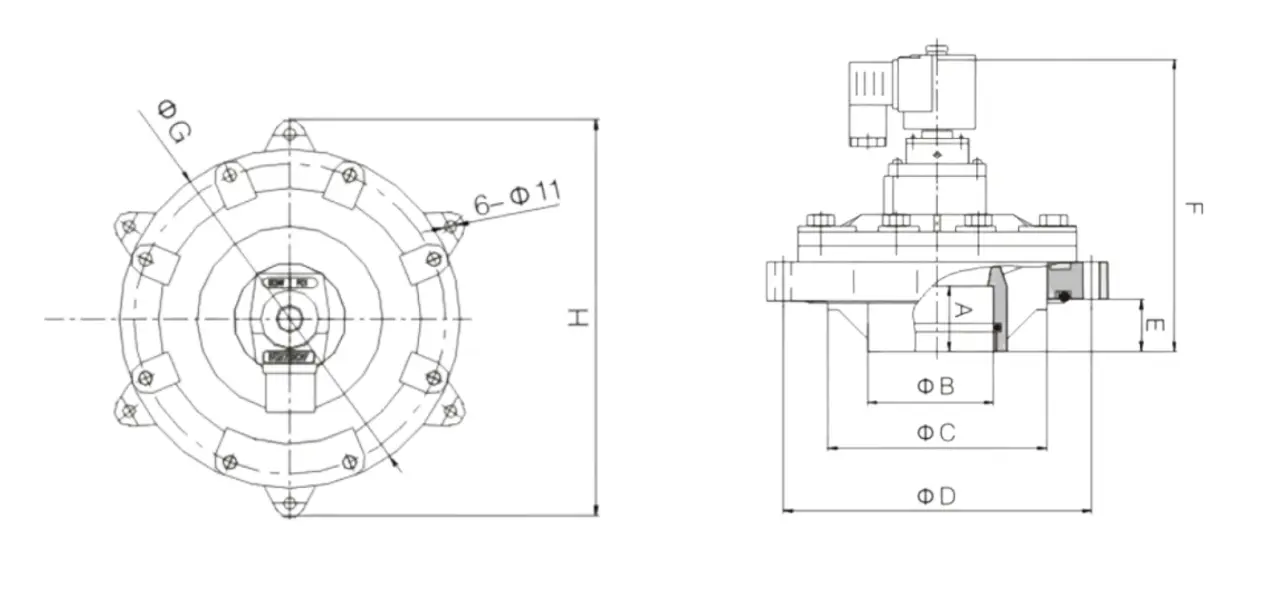

Bản vẽ kỹ thuật

Kích thước lắp đặt cho sản phẩm này.

WPS-CA/EP102 · van kiểu ngâm — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP102

WPS-CA/EP102 · van kiểu ngâm — Bản vẽ lắp đặt

Overall length (valve)🔒
Diaphragm cover flange ODØ227 [8.94]
Inner bolt/ring diameter🔒
Diaphragm bore🔒
Cover thickness / lip7 [0.26]
Solenoid/pilot boss offset27 [1.06]

+15 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP102.B · van kiểu ngâm — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP102.B

WPS-CA/EP102.B · van kiểu ngâm — Bản vẽ lắp đặt

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95/6.96]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP102.B · van kiểu ngâm — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP102.B

WPS-CA/EP102.B · van kiểu ngâm — Bản vẽ lắp đặt

Overall length (valve)🔒
Diaphragm cover flange OD🔒
Inner ring diameterØ176.5 [6.95]
Diaphragm ring øØ170 [6.69]
Diaphragm bore🔒
Cover thickness / lip6 [0.24]

+14 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP115 · van kiểu ngâm — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP115

WPS-CA/EP115 · van kiểu ngâm — Bản vẽ lắp đặt

Overall length (valve)217.3 [8.554]
Diaphragm cover flange ODØ239 [9.41]
Inner ring diameter🔒
Diaphragm ring øØ202.2 [7.961]
Diaphragm bore🔒
Cover/top boss offset🔒

+14 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP76 · van kiểu ngâm — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP76

WPS-CA/EP76 · van kiểu ngâm — Bản vẽ lắp đặt

Overall height (valve incl. solenoid)200 [7.87]
Diaphragm cover flange OD🔒
Ring øØ174.6 [6.84]
Inner ring øØ160 [6.3]
Seat/diaphragm bore ø🔒
Cover/side boss offset🔒

+14 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP76 · van kiểu ngâm — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP76

WPS-CA/EP76 · van kiểu ngâm — Bản vẽ lắp đặt

Overall height (valve incl. solenoid)🔒
Diaphragm cover flange ODØ227 [8.93]
Ring ø🔒
Inner ring ø🔒
Cover/side boss offset27 [1.06]
Mounting flange face to body35 [1.38]

+12 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP200 · 8 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP200

WPS-CA/EP200 · 8 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặt

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP250 · 10 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP250

WPS-CA/EP250 · 10 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặt

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP300 · 12 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP300

WPS-CA/EP300 · 12 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặt

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP350 · 14 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP350

WPS-CA/EP350 · 14 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặt

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/EP400 · 16 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/EP400

WPS-CA/EP400 · 16 inch · van lớn áp suất siêu thấp — Bản vẽ lắp đặt

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc
