SXC-C5A1-8-L — bo mạch định thời 8 kênh

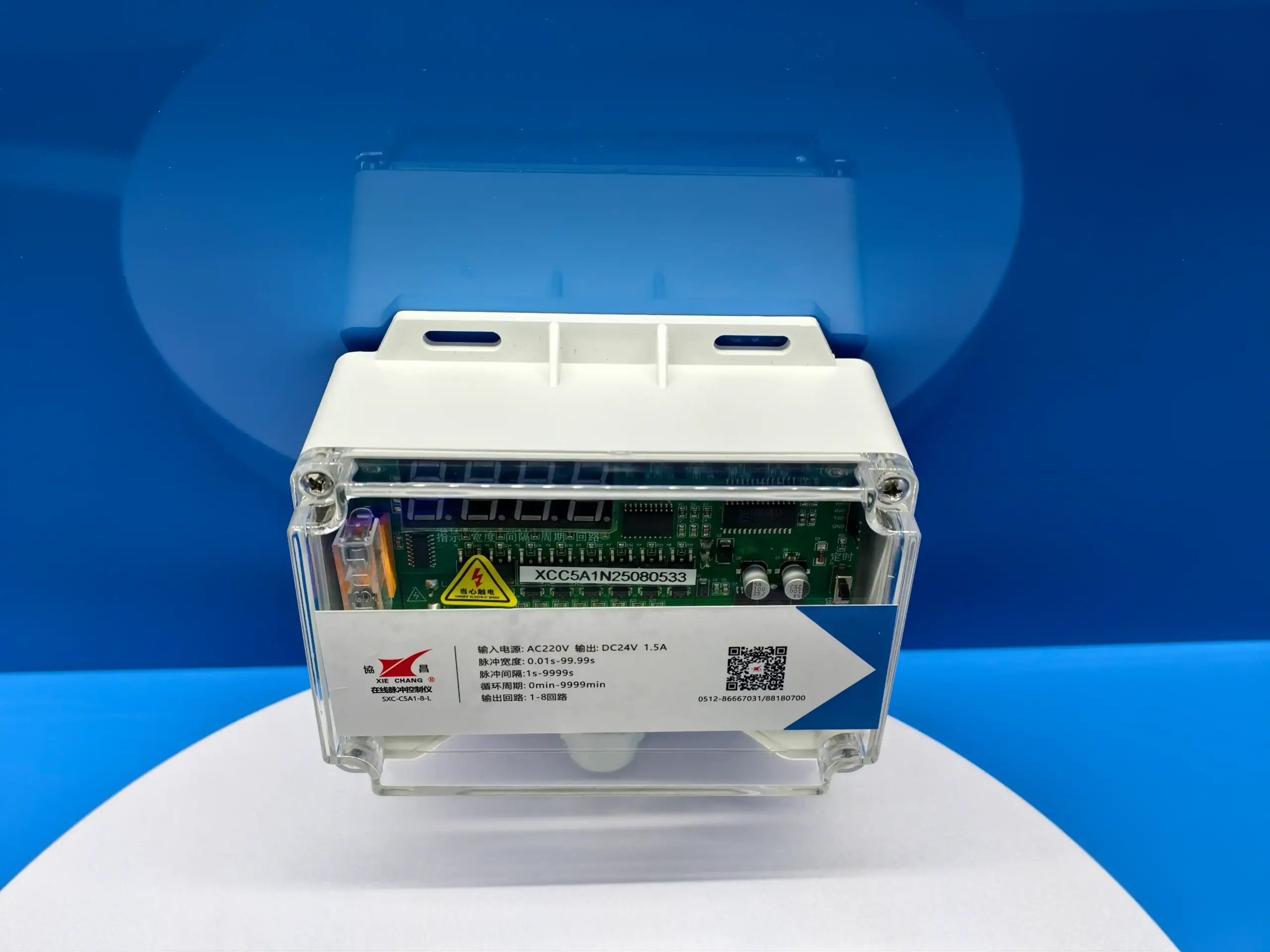

Bộ điều khiển xung khí SXC-C5A1-8-L
Bo mạch định thời 8 mạch độ chính xác cao với nguồn vào dải điện áp rộng, cấp ngõ ra DC24V ổn định để kích hoạt van xung khí điện từ một cách tin cậy trong môi trường lọc bụi túi vải khắc nghiệt.
Thông số kỹ thuật
Thông số vận hành cốt lõi.
Thương hiệuXiechang® (nhà sản xuất gốc)
Mã sản phẩmSXC-C5A1-8-L
Số kênh điều khiển1–8 mạch (điều chỉnh tại hiện trường)
Điện áp ngõ vàoAC110–230V (±10%), 50/60Hz — dải điện áp rộng (bản trước: AC220V)
Điện áp ngõ raDC24V
Dòng điện ngõ ra1.2A
Công suất định mức30W
Dải độ rộng xung0.01–99.99 s, bước 10 ms (xuất xưởng 0.08 s)
Dải khoảng cách xung1–9999 s, bước 1 s (xuất xưởng 10 s)
Dải thời gian chu kỳ0–9999 min (xuất xưởng 0 min)
Chế độ kích hoạtTuần tự theo thời gian / tiếp điểm khô chênh áp (cực đấu YC) với thời gian cho phép DP 0.01–9.99 s
Trễ khởi động0–999 s, bỏ qua được từ bàn phím

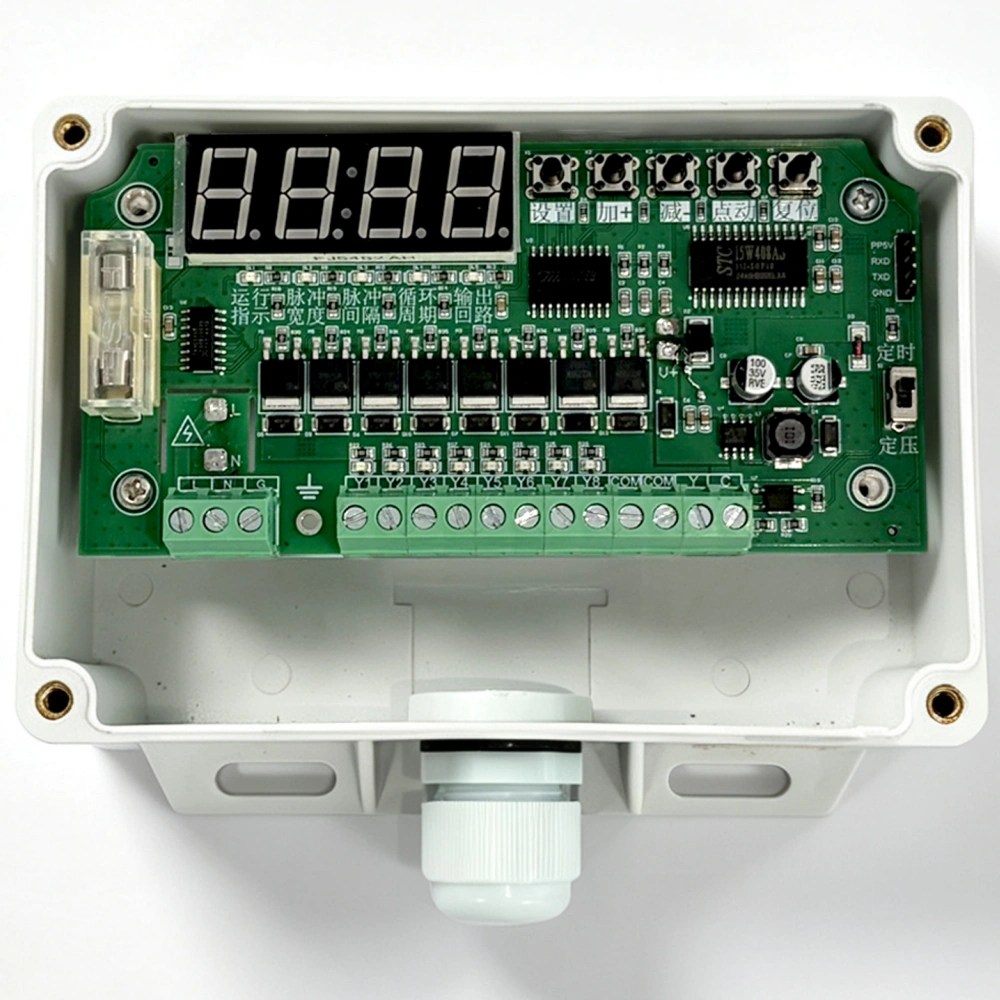

Hiển thịLED bốn chữ số, hai kiểu hiển thị khi chạy tùy chọn, độ sáng điều chỉnh được

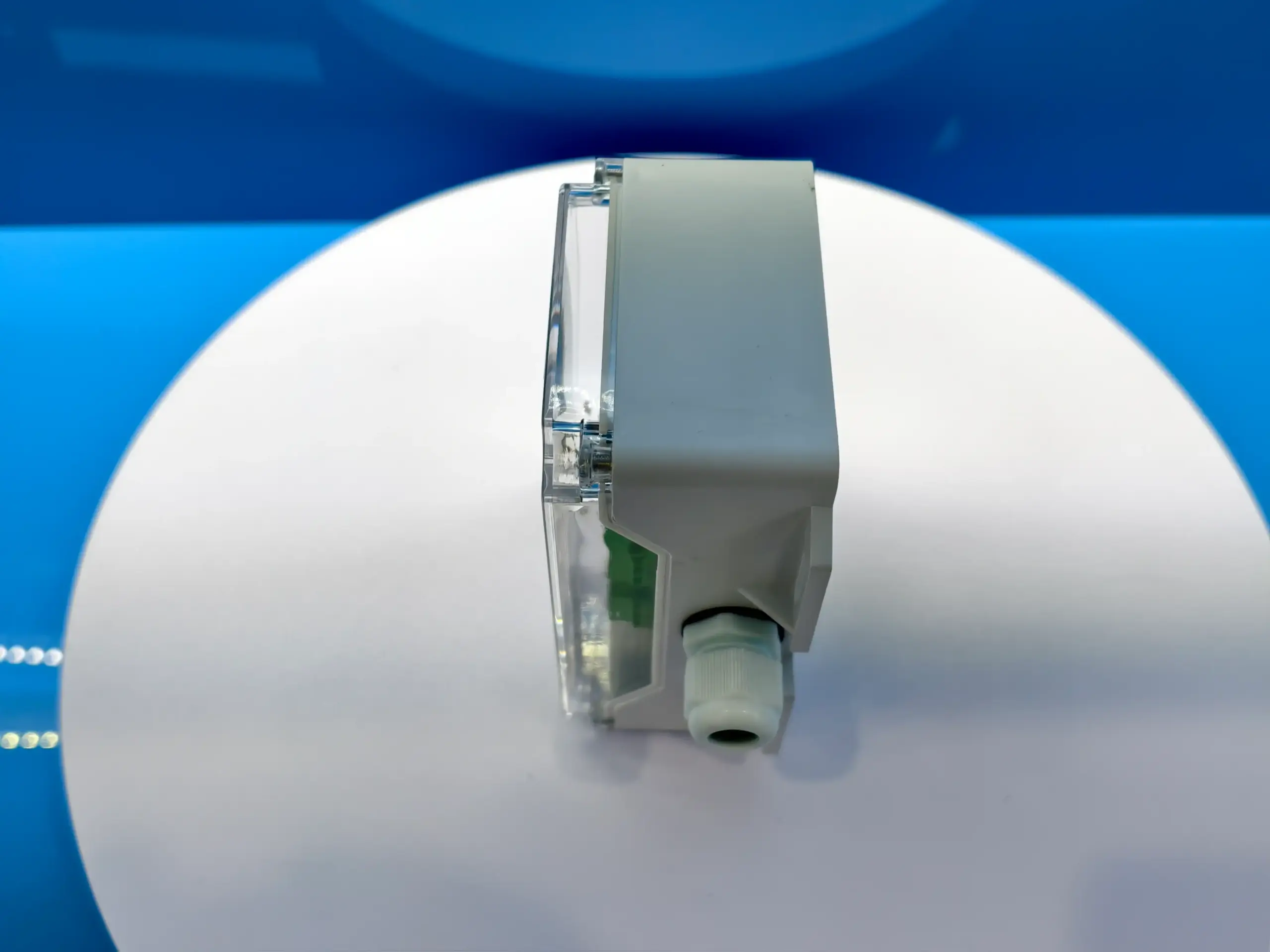

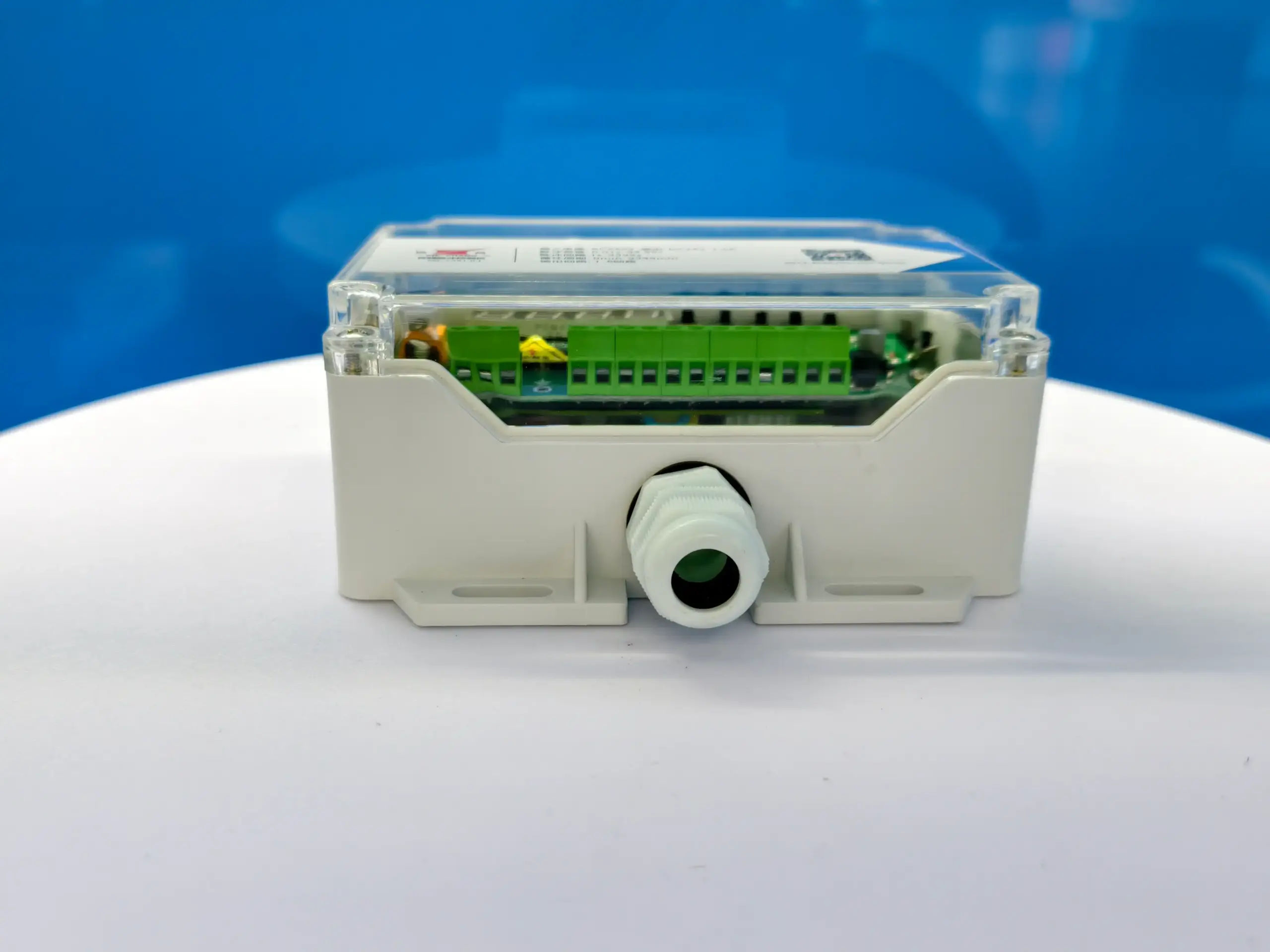

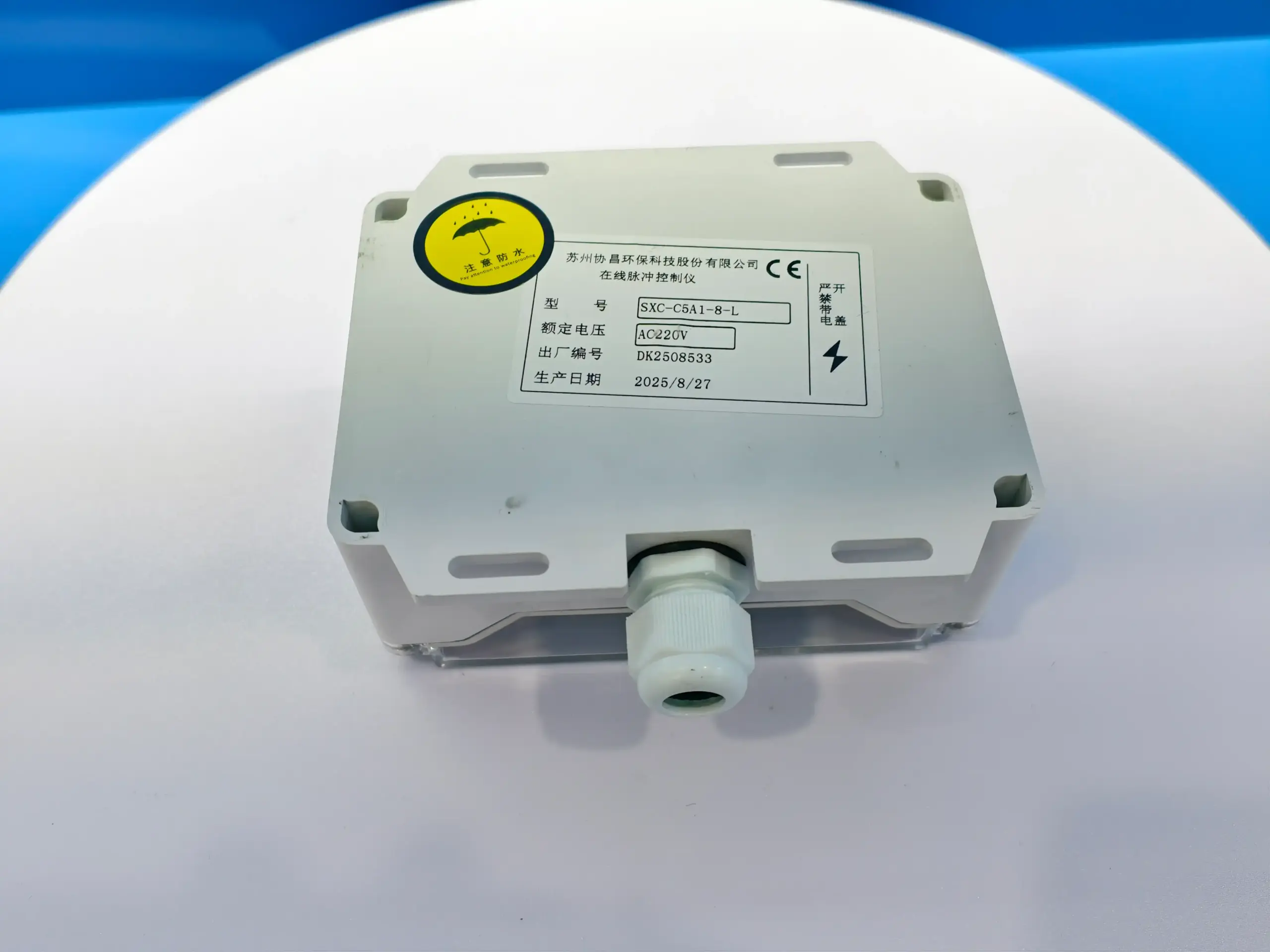

VỏVỏ PC trong suốt kiểu treo, 145 × 124 × 65 mm; tâm lỗ bắt vít 130 × 86 mm
Môi trường làm việc−20°C đến +60°C; độ ẩm tương đối ≤85%, không ngưng tụ
Tiêu chuẩn sản phẩm
Được chế tạo để điều khiển hệ lọc bụi túi vải ổn định tại hiện trường.
Kết cấuBo mạch phủ cách điện chống bụi, hơi ẩm và rung động
Giao diệnMàn hình số tích hợp cùng các nút bấm cài đặt trực tiếp tại hiện trường
Khả năng dẫn tảiNgõ ra ổn định đủ công suất định mức dẫn động van điện từ 24V không trễ và không sụt áp
Video sản phẩm
Video trình diễn và hướng dẫn chọn sản phẩm liên quan.
Bản vẽ kỹ thuật
Kích thước lắp đặt cho sản phẩm này.
🔍 Nhấn để phóng toSXC-C5A1-8L
SXC-C5A1-8L · 1–8 kênh · bộ điều khiển xung — Bản vẽ vỏ máy & lắp đặt
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
Kho kiến thức
Giải đáp thực tế cho sản phẩm này.
Hỏi đáp sản phẩm
Bộ điều khiển xung nhỏ gọn SXC-C5A1-8 có phù hợp cho thiết bị lọc bụi nhỏ không?
Với bộ lọc đơn nhỏ chỉ vài van xung khí và không cần PLC giám sát thì có — C5A1-8 là model khởi điểm của dải sản phẩm: nguồn dải điện áp rộng, giũ bụi theo thời gian hoặc kích hoạt theo chênh áp từ tiếp điểm khô, và chạy nhấp (jog) hiệu chỉnh từ bàn phím. Nếu bạn cần Modbus, điều khiển van nâng hoặc nhiều kênh hơn, hãy nâng lên model dòng C8. Định mức của nó nằm trong bảng thông số kỹ thuật trên trang này.
