SXC-C8B2 — Bộ định thời công nghiệp 1–36 kênh

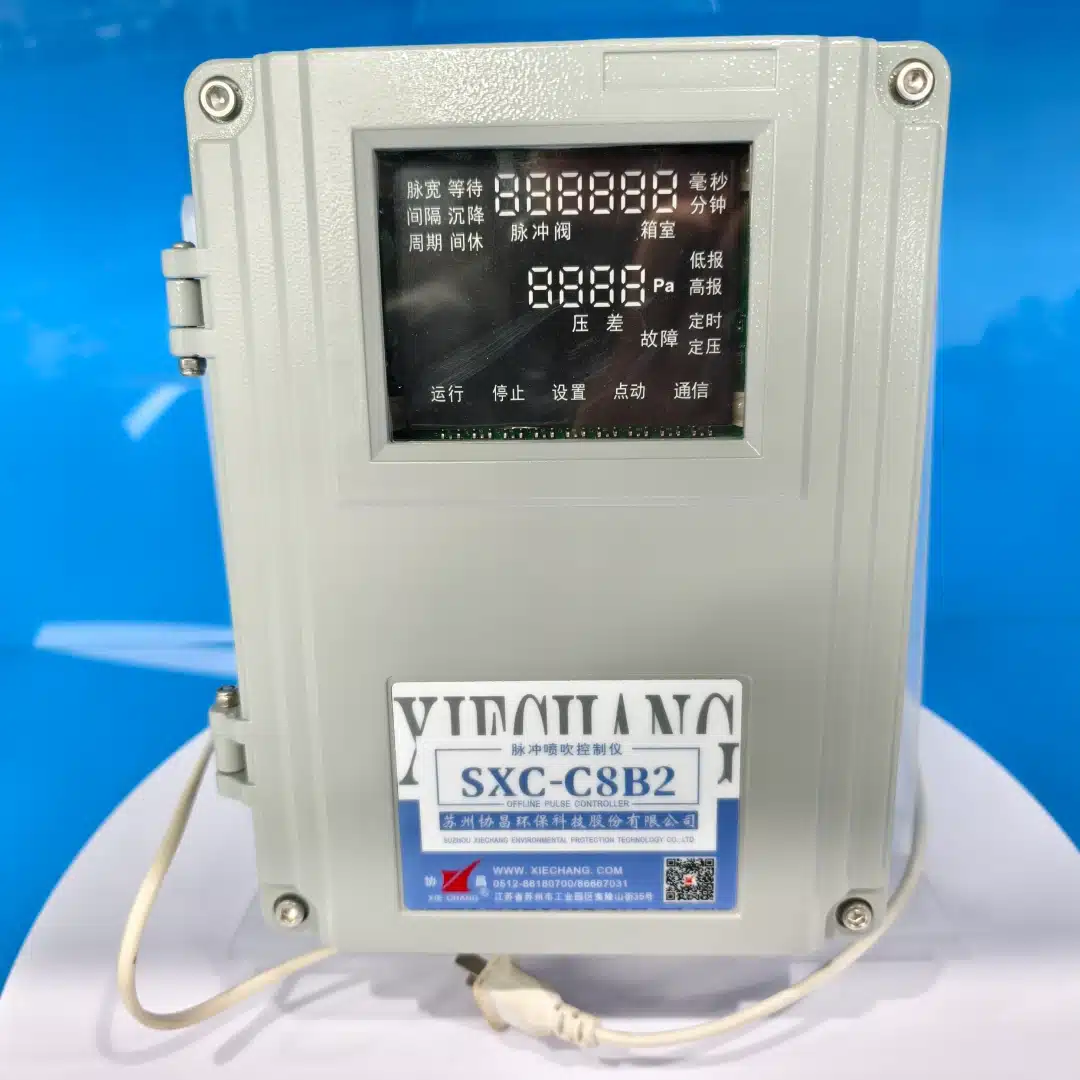

Bộ điều khiển xung 1–36 kênh SXC-C8B2
Bộ điều khiển chuyên nghiệp để kích hoạt tuần tự tối đa 36 van xung khí, với giũ bụi online hoặc offline, ngõ ra DC24V và giám sát Modbus-RTU trong các hệ thống lọc bụi túi vải công nghiệp khắt khe.
Thông số kỹ thuật
Thông số vận hành cốt lõi.
Mã sản phẩmSXC-JK01-C8B2-D36L
Số kênh điều khiển36 kênh; phân bổ tự do giữa van xung khí và van nâng (offline)

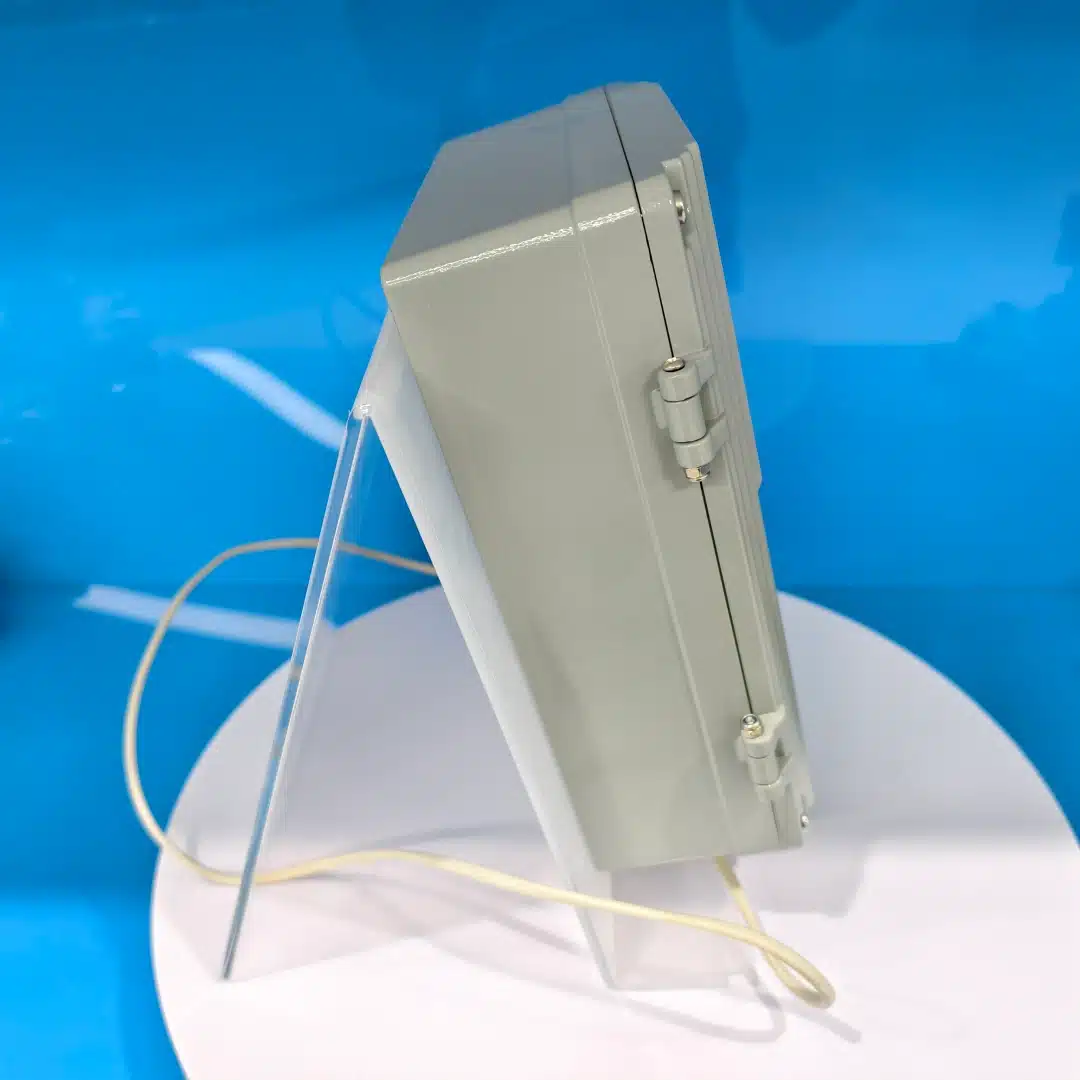

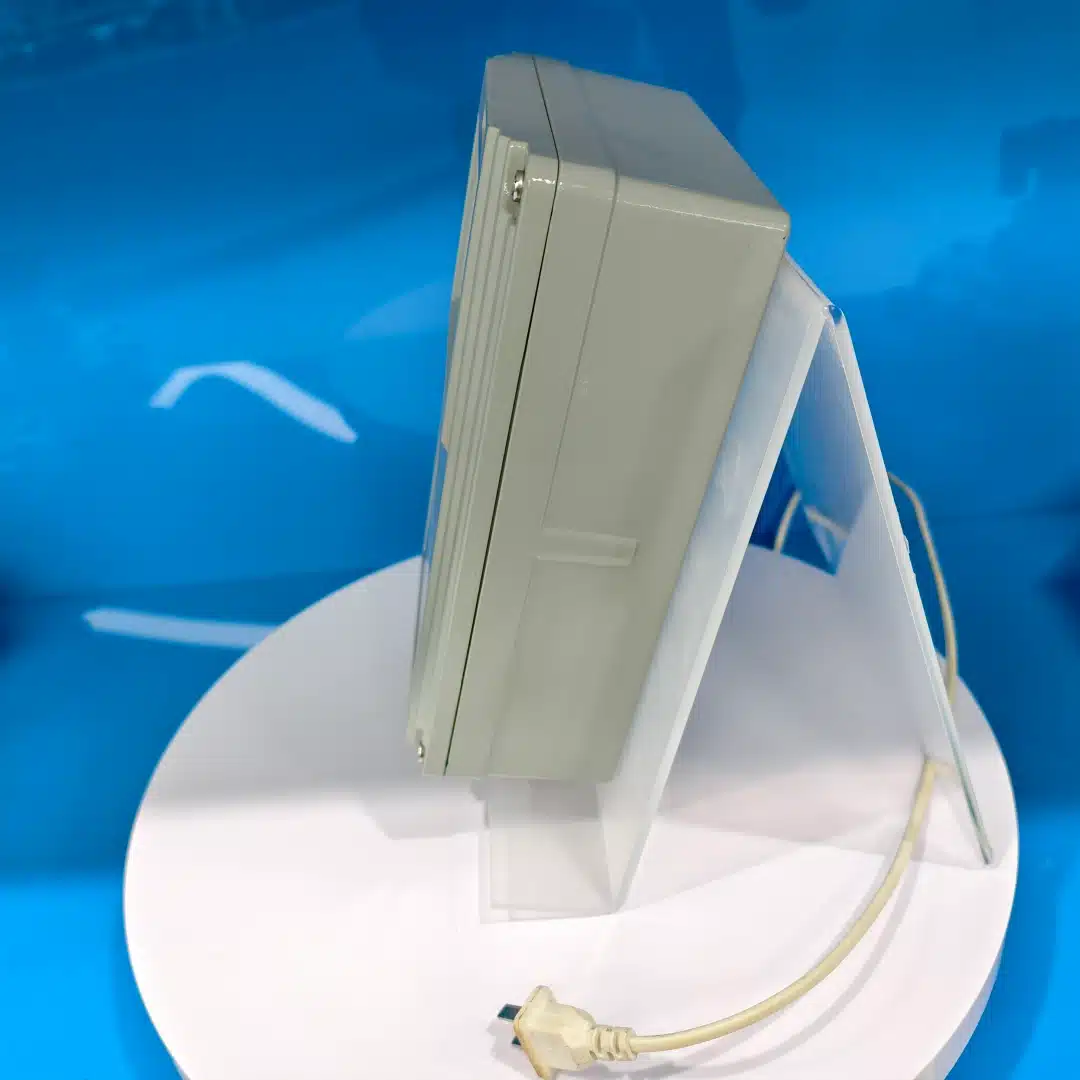

Vật liệu vỏHợp kim nhôm đúc áp lực, gắn tường
Chế độ giũ bụiOnline hoặc offline, tùy chọn
Điện áp vàoAC110–230V 50/60Hz hoặc DC24V (±10%) — đấu nối được cả hai
Điện áp raDC24V
Dòng điện ra1.5A
Ngõ vào số6 kênh, đọc được qua Modbus (vị trí van nâng, trạng thái chạy của quạt, tín hiệu khởi động/dừng từ xa)

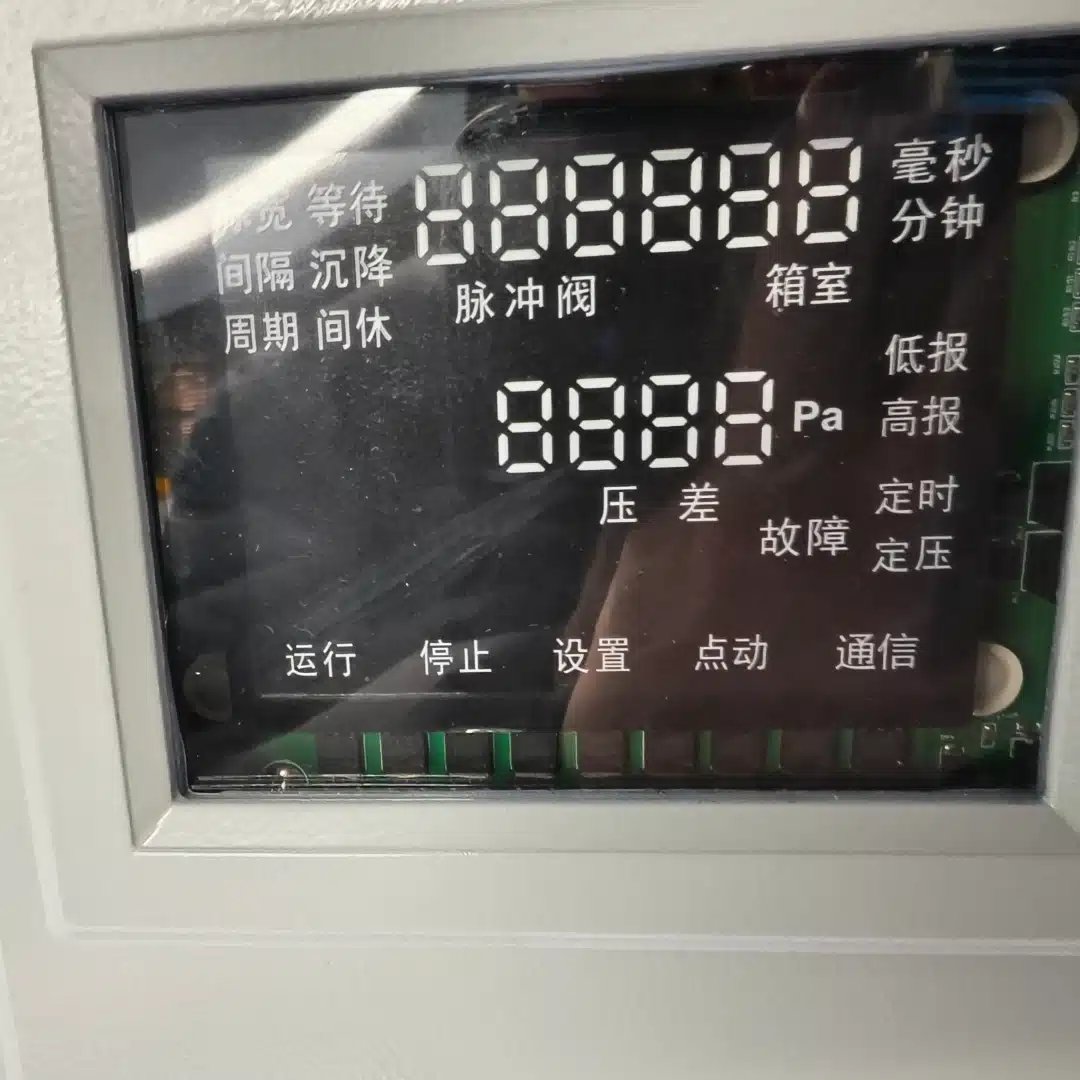

Cảm biến ΔP tích hợpTùy chọn (bản "-P"): lấy mẫu áp suất buồng 0–3000 Pa với hiển thị và cảnh báo cao/thấp
Truyền thôngRS485 Modbus-RTU — tải trạng thái, cài đặt tham số, khởi động/dừng từ xa; kết nối liên động chủ–tớ với tự động bỏ qua và cảnh báo khi bộ tớ quá hạn
Địa chỉ Modbus / tốc độ baudĐịa chỉ 0–127; baud 4800–115200 (mặc định 9600)
Phát hiện đứt mạch vanTrang bị tiêu chuẩn; đọc được qua Modbus
Dải độ rộng xung10–9999 ms, bước 1 ms (mặc định 80 ms)
Dải khoảng cách xung1–600 s, bước 1 s (mặc định 1 s)
Dải thời gian chu kỳ0–9999 min (mặc định 0 min)
Trễ khởi động0–300 s (mặc định 5 s)
Thời gian chờ van nâng0–60 s (mặc định 8 s)
Thời gian lắng van nâng0–60 s (mặc định 8 s)
Thời gian nghỉ van nâng0–9999 s (mặc định 10 s)
Kích thước250(H) × 190(W) × 90(L) mm
Môi trường làm việc−20°C đến +60°C; độ ẩm tương đối ≤85%
Tiêu chuẩn sản phẩm
Điều khiển online và offline chính xác cho hệ thống lọc bụi túi vải khắt khe.
Khả năng mở rộng kênhĐiều khiển từ 1 đến 36 van xung khí điện từ
Độ chính xácBước định thời 1ms giúp cấp khí nén hiệu quả
Bảo vệVỏ nhôm đúc áp lực chắc chắn bảo vệ mạch điện tử khỏi va đập, bụi và hơi ẩm
Giũ bụi theo nhu cầuTín hiệu chênh áp chỉ kích hoạt giũ bụi khi cần thiết
Dẫn động vanNgõ ra DC24V ổn định với phát hiện đứt mạch van là trang bị tiêu chuẩn
Video sản phẩm
Video trình diễn và hướng dẫn chọn sản phẩm liên quan.
Bộ điều khiển xung Xiechang C8B2: bộ định thời công nghiệp 1-40 kênh cho giũ bụi túi vải
Bộ điều khiển xung cho thiết bị lọc bụi công nghiệp SXC-C8B2 – kiểm tra thực tế
Bộ điều khiển xung 48 kênh cho hệ thống lọc bụi túi vải | ASCO SCG353A044 & Goyen CA25T CA45T
Bên trong dây chuyền sản xuất bộ điều khiển xung Xiechang® | Quy trình SMT độ chính xác cao
36 tháng vận hành ổn định: van xung khí và bộ điều khiển xung Xiechang® tại Ishikawa Iron Works
Chứng nhận
Dòng sản phẩm này được chứng nhận bởi bên thứ ba.
Chứng nhận sản phẩm
SXC-JK01-C8B2
Chứng nhận CE về phù hợp EMC — Bộ điều khiển xung SXC-JK01-C8B2
| Số chứng chỉ | CEJS25020766655 |
|---|---|
| Cấp bởi | Global Testing Services Co., Ltd. (Shanghai) |
| Ngày cấp | 2025-03-10 |
| Hiệu lực đến | 2030-03-09 |
| Tiêu chuẩn | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021 |
Chứng nhận sản phẩm
SXC-JK01-C8B2
Chứng nhận phù hợp của TUV SUD — Bộ điều khiển xung SXC-JK01-C8B2 (Chỉ thị EMC)
| Số chứng chỉ | E8A 138237 0001 Rev. 00 |
|---|---|
| Cấp bởi | TUV SUD Product Service GmbH (Munich, Germany) |
| Ngày cấp | 2026-06-01 |
| Tiêu chuẩn | EN IEC 61326-1:2021, EN IEC 61000-6-4:2019, EN IEC 61000-6-2:2019, EN IEC 61000-6-4, EN IEC 61000-6-2, EN IEC 61326-1 |
Bản vẽ kỹ thuật
Kích thước lắp đặt cho sản phẩm này.
🔍 Nhấn để phóng toSXC-JK01-C8B2-D36L
SXC-JK01-C8B2-D36L · 36 kênh · bộ điều khiển xung — Bản vẽ vỏ máy & lắp đặt
| Overall height | 250 mm |
|---|---|
| Overall width | 190 mm |
| Depth | 90 mm (lid 19.5 + body 70) |
| Mounting holes | 4-M4 |
| Mounting hole spacing | 230 × 170 mm |
| Cable entries | 3-Ø25.5 mm |
Kho kiến thức
Giải đáp thực tế cho sản phẩm này.
Hỏi đáp sản phẩm
SXC-JK01-C8B2-D36L có gì hơn so với các bộ điều khiển offline khác của Xiechang?
Ba điểm làm nên khác biệt của C8B2-D36L: vỏ nhôm đúc áp lực gắn tường cho môi trường nhà máy khắc nghiệt, ngõ vào số cho phép đọc trực tiếp vị trí van nâng và trạng thái quạt, và kết nối liên động chủ–tớ giúp các hiện trường nhiều thiết bị lọc bụi vẫn vận hành ngay cả khi một bộ ngừng phản hồi. Toàn bộ định mức của nó nằm trong bảng thông số kỹ thuật trên trang này.
SXC-JK01-C8B2-D36LC8B2 so với D32Lbộ điều khiển vỏ nhôm
Ứng dụng
Bộ điều khiển xung Xiechang tích hợp với hệ PLC/DCS như thế nào, và kết nối liên động chủ–tớ hoạt động ra sao?
Các bộ điều khiển C-series hiện hành trang bị RS485 Modbus-RTU để tải trạng thái trực tiếp, cài đặt tham số, khởi động/dừng từ xa và đọc kết quả phát hiện đứt mạch van; dải địa chỉ và tốc độ baud nằm trong bảng thông số của từng bộ điều khiển. Nhiều bộ điều khiển có thể chạy theo chế độ chủ–tớ: bộ chủ lần lượt truy vấn từng bộ tớ, tự động bỏ qua bộ ngừng phản hồi và phát cảnh báo. Thử nghiệm tại nhà máy đã kiểm chứng 20 bộ điều khiển trên một nhánh PLC và truyền thông ổn định qua 120 m ở tốc độ 19200 baud.
Modbus RTUtích hợp PLCtích hợp DCS
