SXC-SK01-C8A1 — Bộ điều khiển online 1–40 kênh

Bộ điều khiển xung SXC-SK01-C8A1

Phiên bản nâng cấp kế thừa dòng SXC-X8A1 kinh điển: giữ nguyên vỏ và kích thước lắp đặt, dải định thời rộng hơn nhiều, nguồn vào kép AC220V/DC24V và chạy nhấp (jog) hiệu chỉnh tại chỗ — điều khiển giũ bụi bằng xung khí dùng vi xử lý với khả năng chống nhiễu mạnh cho thiết bị lọc bụi túi vải.

Xem thông số kỹ thuậtYêu cầu báo giá

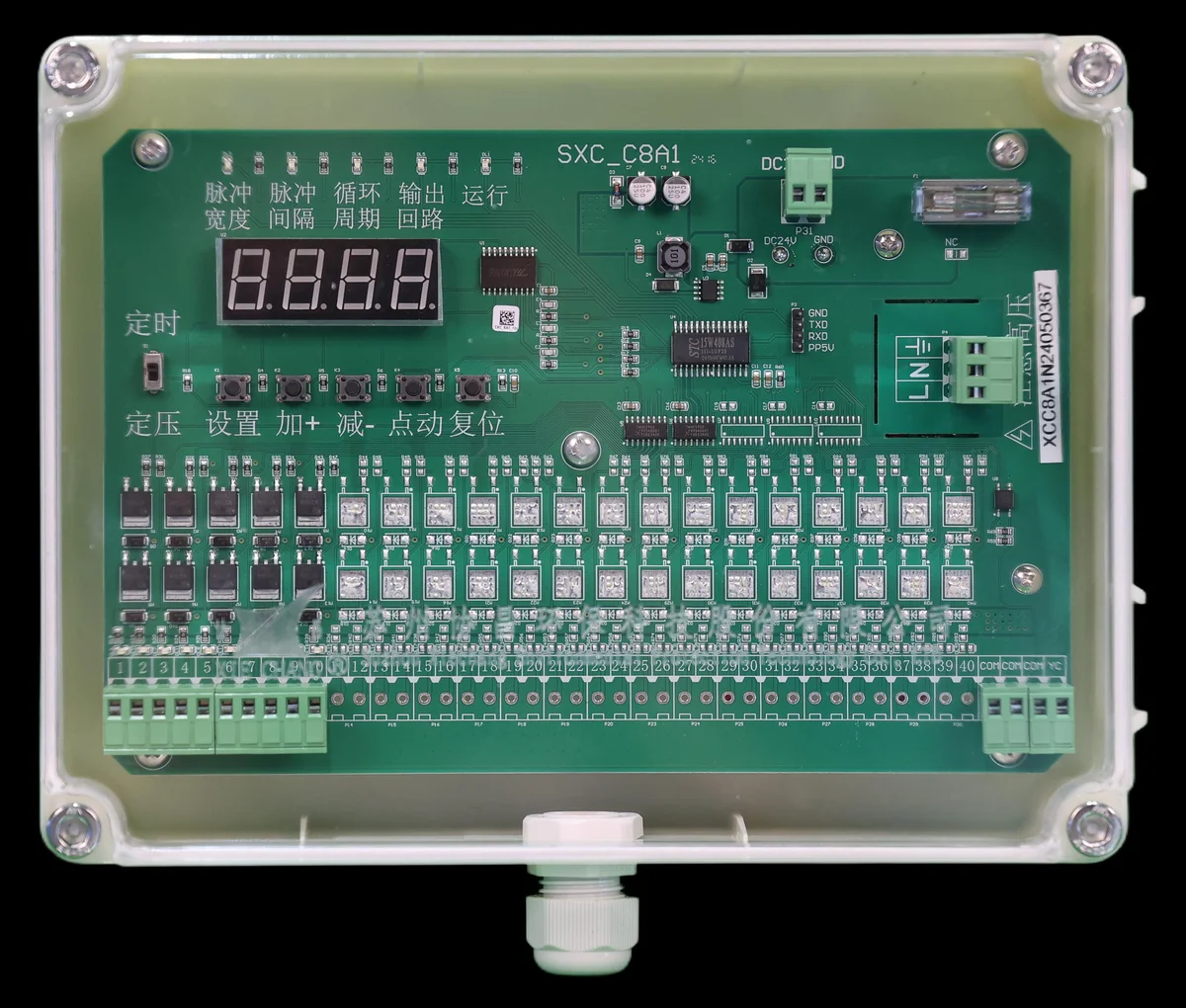

Bộ điều khiển xung Xiechang® SXC-SK01-C8A1, bo mạch 40 kênh trong vỏ PC trong suốt

Thông số kỹ thuật

Thông số vận hành cốt lõi.

Số van điều khiển1–40 van xung khí (phiên bản 10/20/30/40 kênh)
Điện áp vàoAC220V (±10%) 50/60Hz hoặc DC24V — đấu nối được cả hai
Điện áp raDC24V
Dòng điện ra1.2A
Công suất định mức30W
Dải độ rộng xung0.01–99.99 s, bước 10 ms (cài đặt xuất xưởng 0.08 s)
Dải khoảng cách xung1–9999 s, bước 1 s (cài đặt xuất xưởng 10 s)
Dải thời gian chu kỳ0–9999 min, bước 1 min (cài đặt xuất xưởng 0 min)
Chế độ điều khiểnTuần tự theo thời gian / kích hoạt tiếp điểm khô theo chênh áp; hỗ trợ kích hoạt tiếp điểm khô từ xa
Hiệu chỉnh tại chỗPhím chạy nhấp (jog) kích từng van một để hiệu chỉnh khi lắp đặt; có phím reset
Màn hình hiển thịMàn hình LED số hiển thị kênh đang hoạt động và thời gian đếm ngược; độ sáng điều chỉnh được
Vỏ bảo vệVỏ PC trong suốt kiểu treo, 190 × 255 × 105 mm; lỗ bắt vít 234 × 174 mm
Môi trường làm việc−20°C đến +60°C; độ ẩm tương đối ≤85% (không ngưng tụ)

Tiêu chuẩn sản phẩm

Nền tảng X8A1, xây dựng lại với dải cài đặt rộng hơn và hiệu chỉnh dễ dàng hơn.

Thay thế trực tiếpCùng vỏ và kích thước lắp đặt với SXC-X8A1 — thay thế mà không cần gia công lại
Dải định thời rộng hơnĐộ rộng xung 0.01–99.99 s (trước là 0.02–2.55 s); khoảng cách xung tới 9999 s; chu kỳ tới 9999 min
Nguồn vào képChạy được với AC220V hoặc DC24V — một bộ điều khiển cho cả hai chuẩn nguồn nhà máy
Chạy nhấp hiệu chỉnhChế độ mới kích tay từng van giúp hiệu chỉnh tại chỗ và tìm lỗi nhanh hơn
Hiệu suất cao hơnNgõ ra 1.2A với công suất tiêu thụ ≤30W và dải nhiệt độ làm việc rộng hơn −20°C đến +60°C
Chống nhiễu mạnhĐiều khiển bằng vi xử lý với thiết kế chống nhiễu mạnh cho vận hành ổn định

Chứng nhận

Dòng sản phẩm này được chứng nhận bởi bên thứ ba.

Xem tất cả chứng chỉ →
Chứng nhận CE về phù hợp EMC — Bộ điều khiển xung SXC-SK01-C8A1/C8A8/C8A9🔍 Nhấn để phóng to

Chứng nhận sản phẩm

Model được chứng nhận (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Chứng nhận CE về phù hợp EMC — Bộ điều khiển xung SXC-SK01-C8A1/C8A8/C8A9

Số chứng chỉCEJS25020766656
Cấp bởiGlobal Testing Services Co., Ltd. (Shanghai)
Ngày cấp2025-03-10
Hiệu lực đến2030-03-09
Tiêu chuẩnEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Cần bản gốc PDF?
Chứng chỉ CE (LVD + EMC) — Bộ điều khiển xung dòng SXC-SK01-C8A🔍 Nhấn để phóng to

Chứng nhận sản phẩm

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Chứng chỉ CE (LVD + EMC) — Bộ điều khiển xung dòng SXC-SK01-C8A

Số chứng chỉCLJS25091275734
Cấp bởiGlobal Testing Services Co., Ltd. (GTS)
Ngày cấp2025-09-18
Hiệu lực đến2030-09-17
Tiêu chuẩnEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Cần bản gốc PDF?

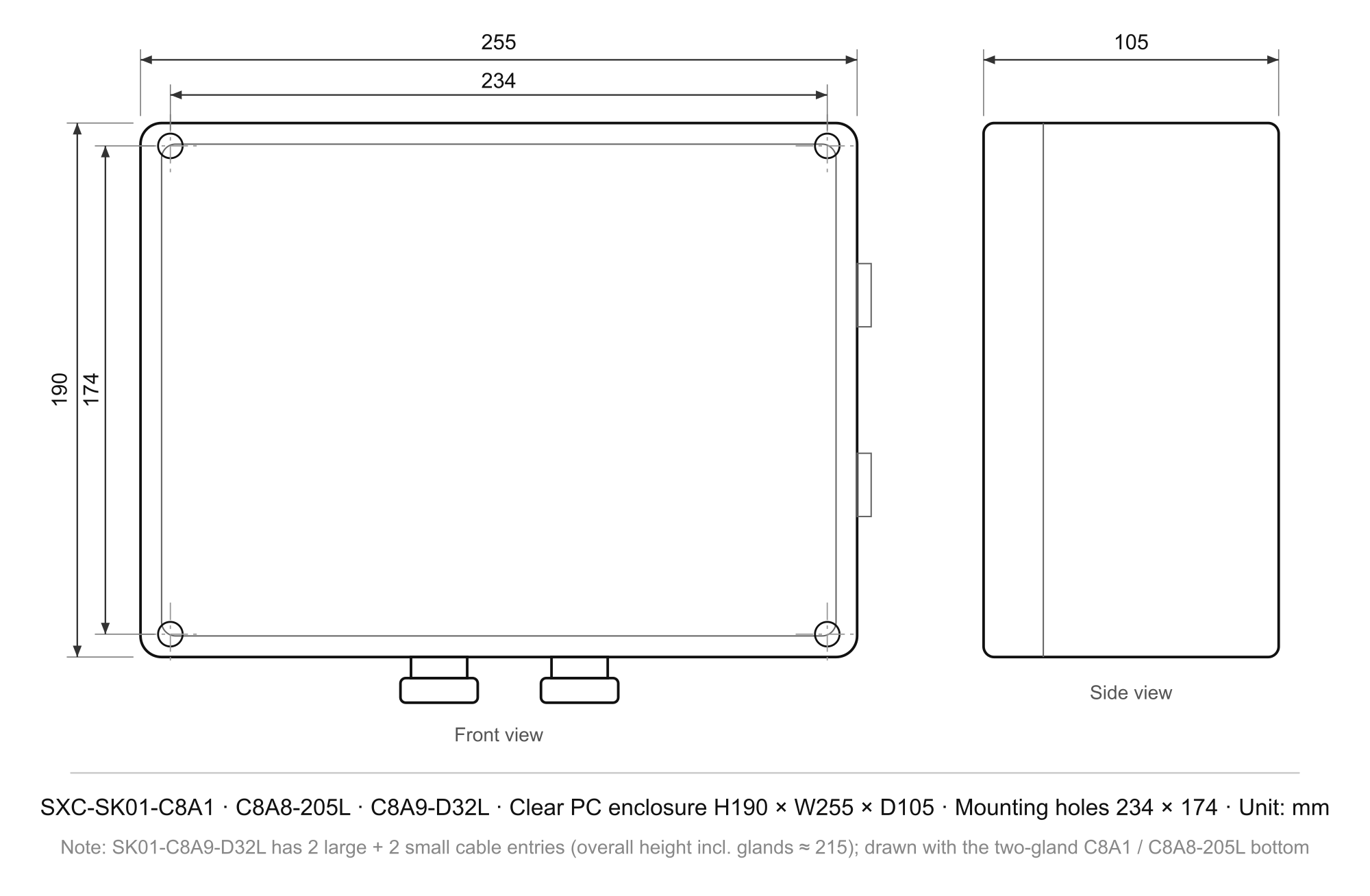

Bản vẽ kỹ thuật

Kích thước lắp đặt cho sản phẩm này.

Kho kiến thức

Giải đáp thực tế cho sản phẩm này.

Xem tất cả
Hỏi đáp sản phẩm

SXC-SK01-C8A1 có thay thế trực tiếp được bộ điều khiển xung SXC-X8A1 không?

Có. SXC-SK01-C8A1 được thiết kế làm phiên bản kế nhiệm trực tiếp của SXC-X8A1 sau khi một số linh kiện điện tử của model cũ ngừng sản xuất. Máy dùng cùng loại vỏ và kích thước lắp đặt, hỗ trợ đầy đủ mọi chức năng của X8A1 và lắp vừa hệ thống hiện có mà không cần chỉnh sửa gì.

SXC-SK01-C8A1thay thế X8A1nâng cấp lắp thay trực tiếp
Hỏi đáp sản phẩm

Cách đọc mã model bộ điều khiển xung Xiechang như SXC-SK01-C8A9-D32L-P thế nào?

SXC là tiền tố bộ điều khiển của Xiechang. SK = vỏ nhựa PC trong suốt, JK = vỏ kim loại. C8Ax/C8Bx/C5A1 xác định nền tảng mạch điện tử. Phần đuôi mã hóa số kênh: 205L = 20 van xung khí + 5 van nâng, D32L/D36L = 32/36 kênh phân bổ tự do, còn -10/20/30/40L đơn thuần = số van xung khí. Hậu tố -P cuối cùng nghĩa là có lắp cảm biến chênh áp tích hợp, -M là không có; FB đánh dấu các model phòng nổ.

mã model bộ điều khiển xungcách đặt tên SXCý nghĩa D32L
Hỏi đáp sản phẩm

Tôi nên chọn bộ điều khiển xung Xiechang nào cho thiết bị lọc bụi của mình?

Với thiết bị lọc bụi nhỏ tới 8 van, chọn SXC-C5A1-8; giũ bụi online tiêu chuẩn tới 40 van dùng SXC-SK01-C8A1; giũ bụi offline với van nâng dùng SXC-SK01-C8A8-205L (20+5), C8A9-D32L (32 kênh, tùy chọn ΔP tích hợp, Modbus) hoặc JK01-C8B2-D36L (36 kênh, vỏ nhôm, 6 ngõ vào số, chủ–tớ); điều khiển tích hợp ΔP trong một thiết bị dùng SXC-X8A5 hoặc X8A7; và khu vực phòng nổ dùng SXC-X8A4-FB hoặc SXC-FB-40.

chọn bộ điều khiển xungchọn bộ điều khiển nàobộ điều khiển cho thiết bị lọc bụi
Ưu điểm

Bộ điều khiển xung Xiechang được thử nghiệm độ tin cậy như thế nào trước khi xuất xưởng?

Thử nghiệm điển hình bao gồm các cực trị nguồn cấp (AC175–185V và AC240–250V), bảo vệ ngắn mạch ngõ ra, tải hai cuộn điện từ trên mỗi kênh, chạy liên tục 120 giờ ở cả −30°C và +70°C, rung 30 Hz trong 2 giờ, thử rơi 2 mét nguyên kiện đóng gói, kiểm tra độ chính xác độ rộng xung ở 100/150/200 ms, và các bài thử truyền thông gồm chạy cáp 120 m và 20 bộ điều khiển trên một PLC.

thử nghiệm độ tin cậythử nghiệm điển hìnhthử nghiệm nhiệt độ thấp
