SXC-SK01-C8A8-205L — Bộ điều khiển online/offline với van nâng

Bộ điều khiển xung offline SXC-SK01-C8A8-205L

Bộ điều khiển xung online/offline cho hệ thống lọc bụi túi vải chia ngăn: 20 kênh van xung khí cùng 5 kênh van nâng, trình tự offline chờ–lắng–nghỉ cấu hình được, màn hình số hiển thị trạng thái và truyền thông Modbus-RTU tới PLC hoặc DCS của bạn.

Xem thông số kỹ thuậtYêu cầu báo giá

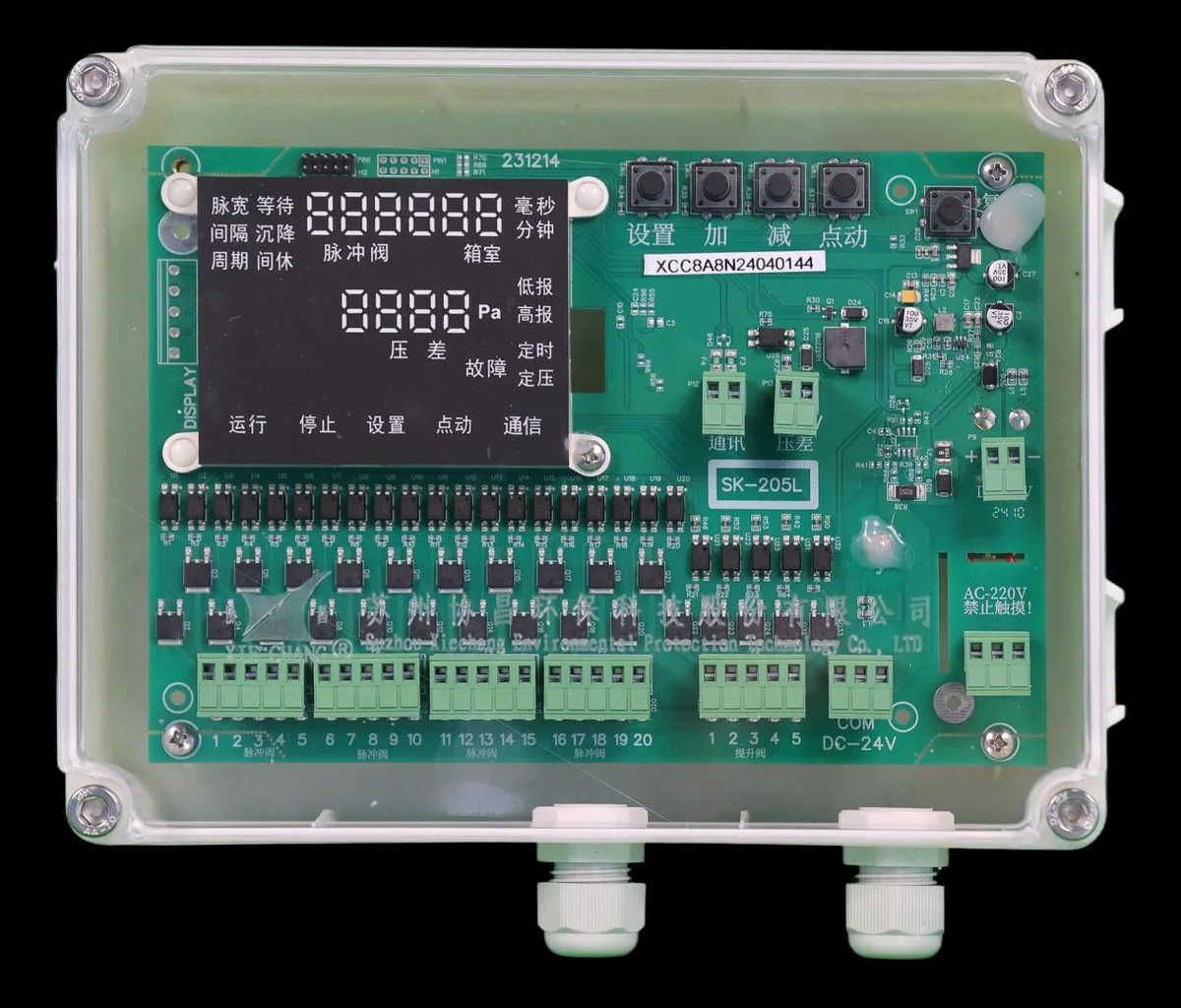

Bộ điều khiển xung offline Xiechang® SXC-SK01-C8A8-205L với 20 kênh van xung khí và 5 kênh van nâng

Thông số kỹ thuật

Thông số vận hành cốt lõi.

Số kênh van xung khí20
Số kênh van nâng5 (van ngăn cho giũ bụi offline)
Chế độ giũ bụiOnline hoặc offline, chọn được
Điện áp vàoAC220V @50Hz hoặc DC24V — đấu nối được cả hai
Điện áp raDC24V
Dòng điện ra1.2A
Công suất định mức30W
Truyền thôngRS485 Modbus-RTU — điều khiển từ xa từ máy tính chủ / PLC / DCS
Địa chỉ Modbus / tốc độ baudĐịa chỉ 0–127; baud 4800–115200 (mặc định 9600)
Trễ khởi động0–300 s
Dải độ rộng xung10–9999 ms, bước 1 ms (mặc định 80 ms)
Dải khoảng cách xung1–600 s, bước 1 s (mặc định 1 s)
Dải thời gian chu kỳ0–9999 min (mặc định 0 min)
Thời gian chờ van nâng0–60 s (mặc định 8 s)
Thời gian lắng van nâng0–60 s (mặc định 8 s)
Thời gian nghỉ van nâng0–999 s (mặc định 10 s)
Chế độ kích hoạtTuần tự theo thời gian / tiếp điểm khô chênh áp; kích hoạt tiếp điểm khô từ xa
Vỏ bảo vệVỏ PC trong suốt kiểu treo, 190 × 255 × 105 mm
Môi trường làm việc−20°C đến +60°C; độ ẩm tương đối ≤85% (không ngưng tụ)

Tiêu chuẩn sản phẩm

Giũ bụi offline với van nâng, gói gọn trong một bộ điều khiển nhỏ gọn.

Online/offline trong một thiết bịChuyển giữa giũ bụi online và giũ bụi offline theo ngăn mà không cần thêm phần cứng
Trình tự van nângBộ định thời chờ, lắng và nghỉ chuyên dụng phối hợp 5 kênh van nâng với việc phát xung
Sẵn sàng cho PLC/DCSModbus-RTU báo trạng thái, cho phép thay đổi tham số và khởi động/dừng từ xa
Chạy nhấp hiệu chỉnh tại chỗKích từng van một từ mặt máy trong quá trình hiệu chỉnh lắp đặt
Màn hình sốMàn hình đoạn hiển thị trực tiếp kênh van xung khí, số ngăn và thời gian đếm ngược
Nguồn vào képCấp nguồn AC220V hoặc DC24V trên cùng một thiết bị

Chứng nhận

Dòng sản phẩm này được chứng nhận bởi bên thứ ba.

Xem tất cả chứng chỉ →
Chứng nhận CE về phù hợp EMC — Bộ điều khiển xung SXC-SK01-C8A1/C8A8/C8A9🔍 Nhấn để phóng to

Chứng nhận sản phẩm

Model được chứng nhận (4)

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9 · SXC-SK01-C8A

Chứng nhận CE về phù hợp EMC — Bộ điều khiển xung SXC-SK01-C8A1/C8A8/C8A9

Số chứng chỉCEJS25020766656
Cấp bởiGlobal Testing Services Co., Ltd. (Shanghai)
Ngày cấp2025-03-10
Hiệu lực đến2030-03-09
Tiêu chuẩnEN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Cần bản gốc PDF?
Chứng chỉ CE (LVD + EMC) — Bộ điều khiển xung dòng SXC-SK01-C8A🔍 Nhấn để phóng to

Chứng nhận sản phẩm

SXC-SK01-C8A1 · SXC-SK01-C8A8 · SXC-SK01-C8A9

Chứng chỉ CE (LVD + EMC) — Bộ điều khiển xung dòng SXC-SK01-C8A

Số chứng chỉCLJS25091275734
Cấp bởiGlobal Testing Services Co., Ltd. (GTS)
Ngày cấp2025-09-18
Hiệu lực đến2030-09-17
Tiêu chuẩnEN 61010-1:2010+A1:2019, EN IEC 61326-1:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A2:2021
Cần bản gốc PDF?

Bản vẽ kỹ thuật

Kích thước lắp đặt cho sản phẩm này.

Kho kiến thức

Giải đáp thực tế cho sản phẩm này.

Xem tất cả
Ứng dụng

Khi nào nên chọn SXC-SK01-C8A8-205L, và chế độ offline của nó thực sự làm gì?

Chọn SXC-SK01-C8A8-205L cho hệ thống lọc bụi túi vải chia ngăn cần giũ bụi offline: cấu hình “205L” kết hợp 20 kênh van xung khí với 5 kênh van nâng. Ở chế độ offline, bộ điều khiển cô lập từng ngăn một — đóng van nâng, chờ dòng khí dừng hẳn, phát xung giũ túi lọc trong không khí tĩnh, đợi bụi lắng xuống rồi mở lại và chuyển sang ngăn kế tiếp — cách này giũ bụi hiệu quả hơn hẳn so với phát xung khi dòng khí vẫn đang chạy qua.

SXC-SK01-C8A8-205Ltrình tự giũ bụi offlinephối hợp van nâng
Ứng dụng

Giũ bụi xung online và offline khác nhau thế nào, và thời gian chờ, lắng, nghỉ của van nâng nghĩa là gì?

Giũ bụi online phát xung trong khi ngăn lọc vẫn tiếp tục lọc; giũ bụi offline trước tiên đóng van nâng của một ngăn để dừng lọc rồi mới phát xung cho túi trong ngăn đó, nhờ vậy bụi lắng xuống phễu chứa thay vì bám trở lại các túi lọc bên cạnh. Bộ điều khiển offline sắp trình tự này bằng ba bộ định thời: chờ (sau khi van nâng đóng, trước khi phát xung), lắng (sau khi phát xung, trước khi van nâng mở lại) và nghỉ (tạm dừng trước khi ngăn kế tiếp bắt đầu).

giũ bụi onlinegiũ bụi offlinevan nâng
