Dòng ren Watson® WPS-CA/TG

Van xung khí kiểu ren

Van xung khí kiểu ren Watson® sử dụng thân van góc vuông chắc chắn với kết nối ren G tiêu chuẩn, dùng cho hệ thống giũ bụi bằng xung khí của thiết bị lọc bụi túi vải. Dải WPS-CA/TG bao phủ các model từ DN20 đến DN76, cho kết nối ống thổi ổn định, phân phối xung khí tin cậy và đáp ứng chế độ lọc bụi công nghiệp với tần suất đóng mở cao.

Xem dải model TGYêu cầu báo giá

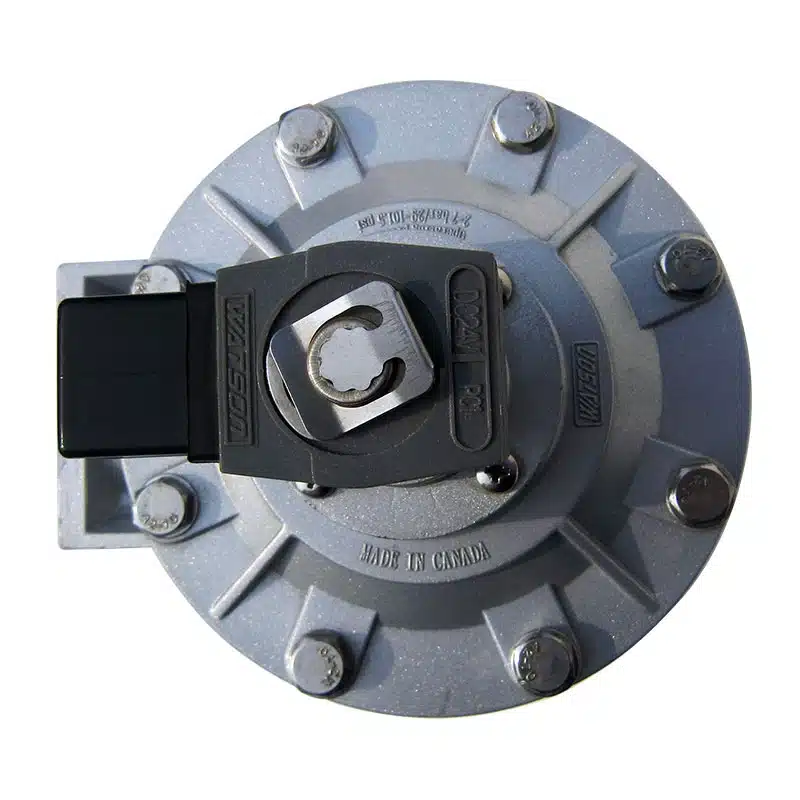

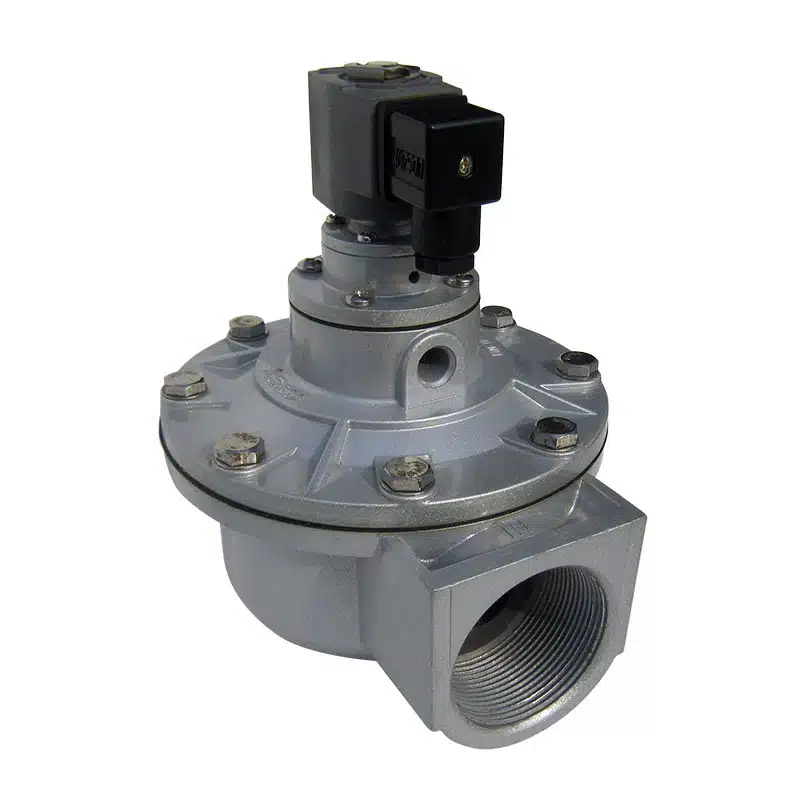

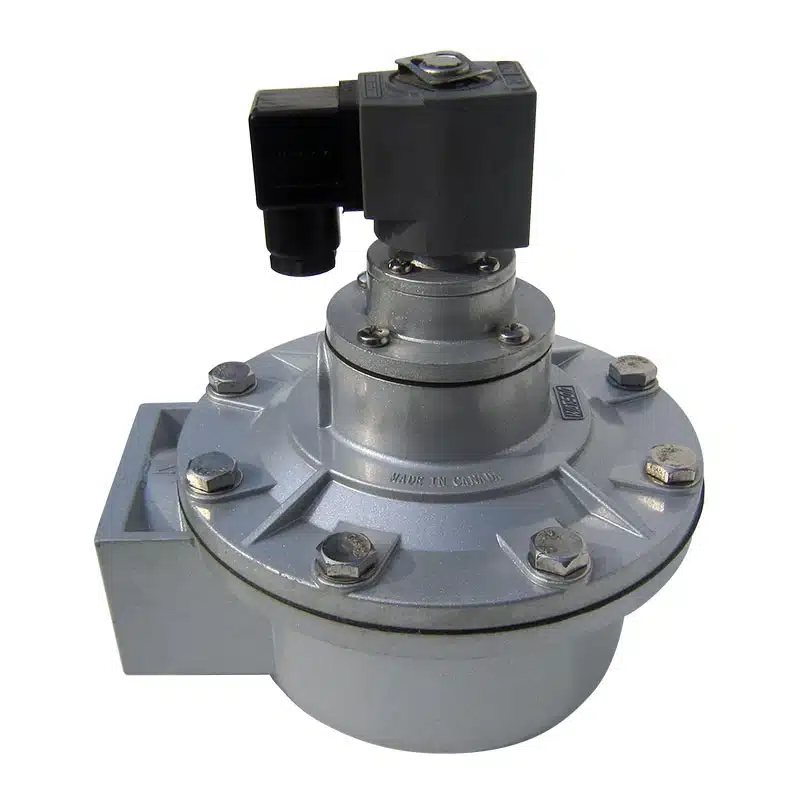

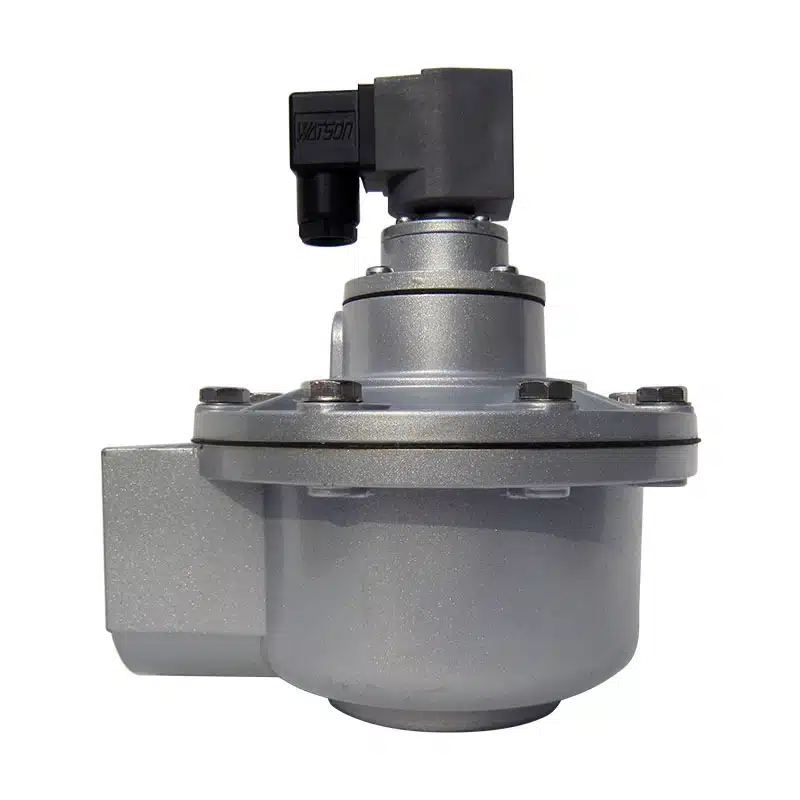

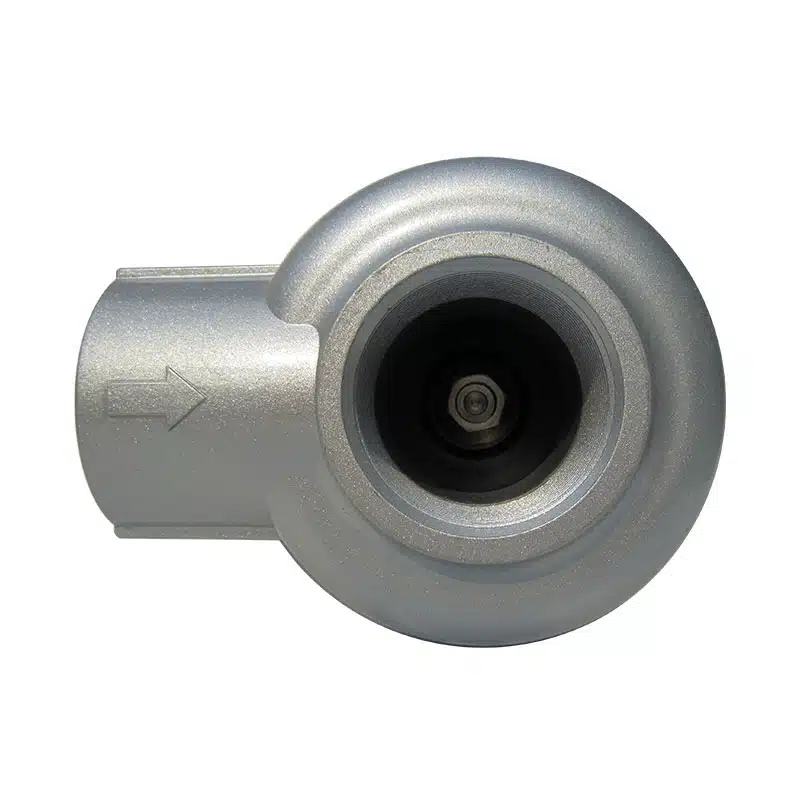

Van xung khí kiểu ren Watson® — hình chính

Thông số vận hành chung

Điều kiện vận hành cho toàn dải WPS-CA.

Áp suất làm việc0.4-0.6 MPa (4-6 bar)
Môi chất làm việcKhí sạch
Nguồn cấpDC24V, AC220V/50Hz to AC240V/60Hz
Cấp bảo vệIP65
Môi trường làm việcThông thường: -20°C đến 80°C; nhiệt độ cao: 55°C đến 180°C
Độ ẩm tương đối≤85%

Toàn bộ dải model

Các model van xung khí kiểu ren Watson® WPS-CA/TG.

Áp suất làm việc 0.4-0.6 MPa · khí sạch · DC24V hoặc AC220V/50Hz-AC240V/60Hz · IP65 · Đạt chứng nhận CE / CCC / RoHS

KiểuMã sản phẩmCỡ (inch)Cỡ DNCấp phòng nổ
Kiểu renWPS-CA/TG20G3/4"DN20Màng van đơn
Kiểu renWPS-CA/TG25G1"DN25Màng van đơn
Kiểu renWPS-CA/TG40G1 1/2"DN40Màng van kép
Kiểu renWPS-CA/TG50G2"DN50Màng van kép
Kiểu renWPS-CA/TG62G2 1/2"DN65Màng van kép
Kiểu renWPS-CA/TG76G3"DN76Màng van kép

Tiêu chuẩn sản phẩm

Ưu điểm của van xung khí kiểu ren Watson®.

Chứng nhậnCE, CCC, RoHS
Cấp bảo vệIP65
Kết nốiKết nối ren G tiêu chuẩn cho phép lắp đặt cứng vững, tương thích rộng rãi với các ống thổi có ren.
Thân vanKết cấu góc vuông gia cường phù hợp với chế độ giũ bụi bằng xung khí áp suất cao.
Chế độ nhiệt độ caoCác tùy chọn màng van chịu nhiệt cao đáp ứng ứng dụng lọc bụi túi vải tại nhà máy điện, lò luyện kim và lò đốt rác.

Chứng nhận

Dòng sản phẩm này được chứng nhận bởi bên thứ ba.

Xem tất cả chứng chỉ →
Chứng chỉ phù hợp phòng nổ (NEPSI) — Van xung khí phòng nổ dòng WPS-F🔍 Nhấn để phóng to

Chứng nhận sản phẩm

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

Chứng chỉ phù hợp phòng nổ (NEPSI) — Van xung khí phòng nổ dòng WPS-F

Số chứng chỉGYB25.2393X
Cấp bởiShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
Ngày cấp2025-07-30
Hiệu lực đến2030-07-29
Tiêu chuẩnGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
Cần bản gốc PDF?
Chứng chỉ UL — Recognized Component, cụm cuộn dây cho van vận hành bằng điện🔍 Nhấn để phóng to

Chứng nhận sản phẩm

WPS-TZ-XQ (suffix A, B, C, D or E)

Chứng chỉ UL — Recognized Component, cụm cuộn dây cho van vận hành bằng điện

Số chứng chỉ20150423-MH49402 (Report Reference MH49402-20130423)
Cấp bởiUL LLC
Ngày cấp2015-04-23
Tiêu chuẩnUL 429, CAN/CSA C22.2 No. 139-10
Cần bản gốc PDF?

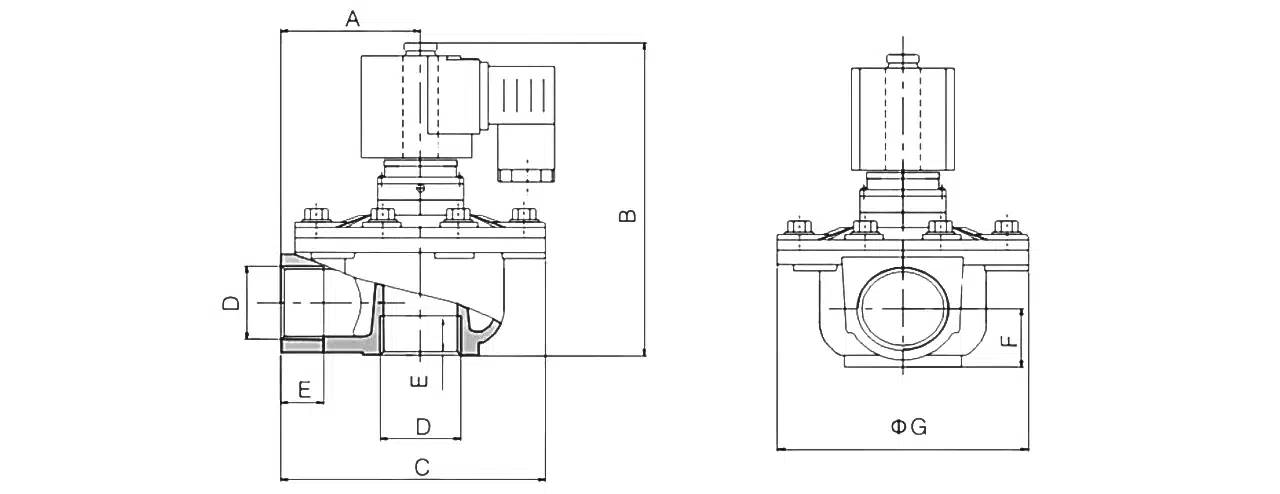

Bản vẽ kỹ thuật

Kích thước lắp đặt cho sản phẩm này.

WPS-CA/TD20 · van ren ngoài / phòng nổ — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/TD20

WPS-CA/TD20 · van ren ngoài / phòng nổ — Bản vẽ lắp đặt

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/TD25 · van ren ngoài / phòng nổ — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/TD25

WPS-CA/TD25 · van ren ngoài / phòng nổ — Bản vẽ lắp đặt

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-CA/TD40 · van ren ngoài / phòng nổ — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-CA/TD40

WPS-CA/TD40 · van ren ngoài / phòng nổ — Bản vẽ lắp đặt

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-F-CA/TG25 · van ren ngoài / phòng nổ — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-F-CA/TG25

WPS-F-CA/TG25 · van ren ngoài / phòng nổ — Bản vẽ lắp đặt

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc

WPS-F-CA/TG40 · van ren ngoài / phòng nổ — Bản vẽ lắp đặtKích thước cung cấp khi liên hệ

WPS-F-CA/TG40

WPS-F-CA/TG40 · van ren ngoài / phòng nổ — Bản vẽ lắp đặt

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 kích thước khác

Nhận bản vẽ & kích thước đầy đủ

Bản vẽ chính hãng gửi sau khi liên hệ · phản hồi trong một ngày làm việc
